Проверка крановых тросов — это процесс проверки оборванных проволок, диаметра, коррозии и деформации троса на соответствие стандартным критериям отбраковки, чтобы определить, может ли он оставаться в эксплуатации. Это важно, потому что трос, оборвавшийся под нагрузкой, может упасть с допустимой грузоподъемности на людей или продукцию, находящиеся под ним, а несвоевременная замена либо приводит к потере пригодного к использованию троса, либо оставляет предприятие работать с тросом, который уже давно должен быть выведен из строя.

Если вы занимаетесь закупкой или техническим обслуживанием мостовых, козловых или мобильных кранов, настоящая проблема обычно заключается не в поиске данных о количестве бракованных изделий — они опубликованы в стандартах ASME B30.2, ISO 4309 и аналогичных. Более сложная задача — определить, какие из ваших кранов действительно близки к этим пределам, и не обжечься, когда замененный трос "того же диаметра" окажется совершенно непохожим на тот, который он заменил.

В этом руководстве подробно объясняется, как на самом деле работают критерии проверки и утилизации, почему графики замены, основанные на календаре, не выявляют реальную причину износа каната, а также какие ошибки при закупке и техническом обслуживании чаще всего сокращают срок службы нового каната, прежде чем он успеет оправдать свою стоимость.

Понимание процесса проверки стальных канатов крана

Проверка стального троса крана Это плановая, основанная на стандартах проверка состояния каната — наличие обрывов проволоки, диаметр, коррозия и деформация — используемая для принятия решения о дальнейшем использовании каната в соответствии с такими стандартами, как... ASME B30.2 и ISO 4309.

Что считается надлежащей проверкой?

Правильная проверка сочетает в себе быстрый ежедневный визуальный осмотр с более глубоким ежемесячным и ежегодным обследованием — пропуск любого из этих этапов позволяет избежать обнаружения неисправностей.

Ежедневная предсменная проверка представляет собой визуальный осмотр на наличие явных повреждений — перегибов, видимых обрывов проволоки, сдавливания, деформации — и проводится оператором или назначенным лицом до начала смены. Она занимает несколько минут и предназначена для выявления серьезных повреждений до подъема, а не для подтверждения общего состояния каната. Ежемесячная тщательная проверка идет дальше: инспектор осматривает канат по всей рабочей длине, измеряет диаметр в нескольких точках и проверяет пространство между прядями на наличие оборванных, но еще не вышедших на поверхность проволок. Причина, по которой эти два уровня существуют отдельно, заключается в том, что разрывы в углублениях и внутренняя коррозия — виды повреждений, которые фактически приводят к внезапному обрыву каната — по сути, невидимы при беглом ежедневном осмотре и обнаруживаются только при более медленном, ручном осмотре.

Частота проверок в соответствии со стандартом

В обычных условиях эксплуатации большинство тросов для кранов требуют тщательной проверки, документированной как минимум раз в месяц, при этом интервал сокращается по мере увеличения интенсивности работы.

Рекомендации по частоте ASME B30.30, ISO 4309 и европейский EN 12385 В целом, все руководства придерживаются одной и той же логики, хотя точные интервалы проверки различаются в зависимости от пункта: канаты для обычных условий эксплуатации проходят ежемесячную или периодическую проверку, в то время как при интенсивной эксплуатации — с большим количеством циклов, нагрузками, близкими к номинальным, в суровых условиях — этот интервал сокращается до одного-трех месяцев. Покупателям, закупающим канаты или запасные части для кранов у китайских производителей, следует отметить, что Китай GB/T 5972 Стандарт охватывает ту же логику отбраковки (поврежденная проволока, потеря диаметра, коррозия и комбинированный метод оценки износа) и его стоит сверять с критериями ASME или ISO, если в спецификации поставщика на него ссылаются, поскольку точные пороговые значения не идентичны в разных стандартах.

Кто имеет право подписывать документ?

Окончательное решение о списании каната должно принимать только уполномоченное компетентное или квалифицированное лицо — человек, имеющий документально подтвержденную подготовку в области оценки состояния стальных канатов, — а не обычный техник по техническому обслуживанию.

Это различие важно, поскольку ежедневный визуальный осмотр может проводиться оператором, но ежемесячные и ежегодные проверки, которые фактически определяют необходимость отбраковки, требуют наличия специалиста, способного отличать повреждение верхней части профиля от повреждения нижней части, оценивать степень коррозии и понимать, когда измерение находится в пределах допустимых значений, а когда это является поводом для отбраковки. Предприятия, которые игнорируют это — позволяя подписывать журнал проверок любому доступному лицу — как правило, обнаруживают это несоответствие только после инцидента, когда проверяется документация и выясняется, что требование о наличии "компетентного лица" фактически не было выполнено.

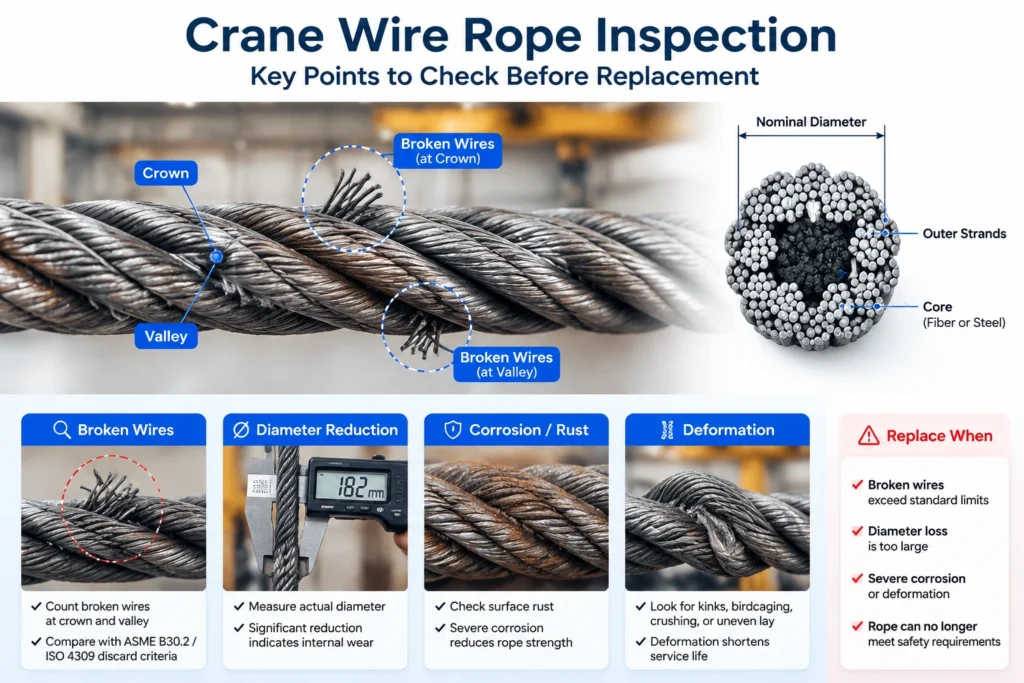

Как изнашивается и выходит из строя стальной трос

Стальной трос изнашивается в результате небольшого числа узнаваемых процессов. — обрыв проводов, уменьшение диаметра, коррозия и механическая деформация — и каждый из этих признаков указывает на отдельную проблему.

Обрыв проводов: обрывы в верхней части и обрывы в нижней части.

Обрыв проволоки на внешней поверхности каната (обрыв в верхней части) является нормальным признаком износа; обрыв между прядями (обрыв в нижней части) свидетельствует о внутренней усталости и требует гораздо более серьезного внимания.

Обрывы в верхней части каната образуются в местах контакта наружных проволок со шкивами и барабанами и вызваны обычным истиранием — они видны и относительно легко подсчитываются во время ежемесячной проверки. Обрывы в нижней части каната происходят в точке контакта между соседними прядями, глубже в структуре каната, и обычно означают, что сердечник или внутренние проволоки уже выходят из строя до появления каких-либо внешних признаков. Именно поэтому большинство стандартов применяют гораздо более низкий порог отбраковки для обрывов в нижней части каната — часто всего два на одном участке свивки, в отличие от десяти и более обрывов в верхней части каната в зависимости от конструкции каната и классификации оборудования — и именно поэтому инспектор, который только осматривает поверхность каната, может полностью пропустить более серьезный вид отказа. Проволочные канаты, работающие в пыльной среде сталелитейного производства с высокой интенсивностью циклов, как правило, демонстрируют обрывы в нижней части раньше, чем тот же канат, используемый в условиях легкой, прерывистой работы на складе, что является еще одной причиной, по которой решение об отбраковке должно приниматься взвешенно, а не планироваться.

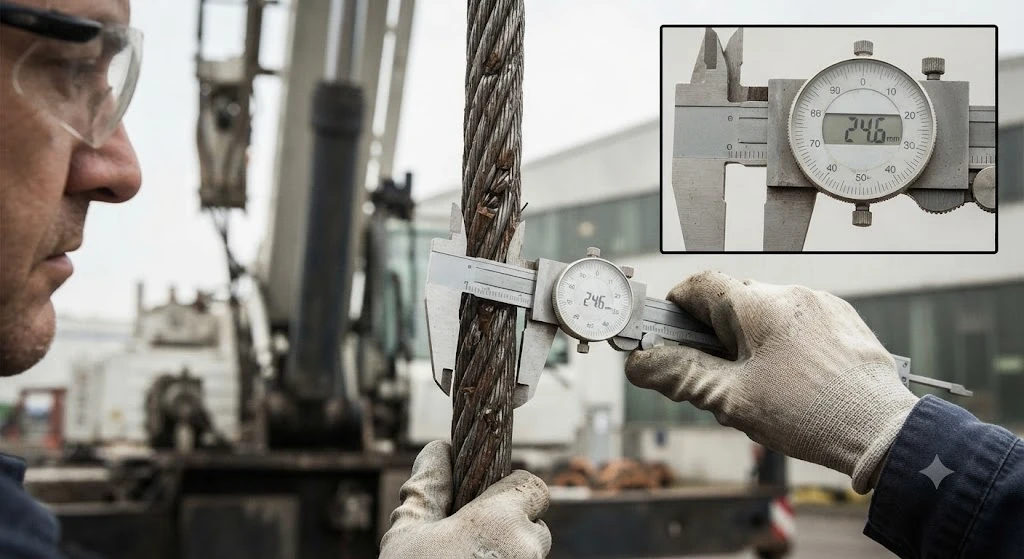

Уменьшение диаметра и повреждение сердечника

Уменьшение диаметра каната примерно на 5–81 Т3Т по сравнению с номинальным значением (точное значение варьируется в зависимости от стандарта) указывает на внутренний износ или сжатие сердечника и является основанием для утилизации даже при отсутствии видимых повреждений поверхности.

Механизм прост: по мере износа внутренних проволок или сжатия сердечника под воздействием многократных нагрузок, канат теряет площадь поперечного сечения и, следовательно, несущую способность, и эта потеря проявляется в уменьшении измеренного диаметра раньше, чем в каких-либо видимых на поверхности деталях. Именно поэтому измерение штангенциркулем в трех или более точках, проводимое во время каждой ежемесячной проверки, выявляет проблемы, которые не обнаруживается при чисто визуальном осмотре. Канаты с волоконным сердечником (FC) более подвержены такому внутреннему сжатию под воздействием длительных тяжелых нагрузок, чем канаты с независимым проволочным сердечником (IWRC), что является одной из причин, по которой IWRC обычно предпочтительнее для крановых работ, чем FC, за исключением легких, прерывистых режимов эксплуатации.

Коррозия, перегибы и другие состояния, требующие немедленного устранения.

В определенных условиях — перегибы, деформация типа «птичья клетка», выпячивание сердечника, воздействие температуры выше примерно 400°F (204°C) и сильная коррозия — канат необходимо немедленно извлечь, независимо от количества оборванных проволок или измеренного диаметра.

Эти факторы рассматриваются как автоматические триггеры отбраковки, а не как измеренные пороговые значения, поскольку каждый из них представляет собой форму повреждения, которую стандартные критерии обрыва проволоки или диаметра не предназначены для выявления: перегиб навсегда деформирует структуру проволоки в этом месте независимо от того, сколько проволок в нем оборвано, а воздействие тепла изменяет металлургические свойства стали таким образом, который не отражается визуальным подсчетом. В прибрежных районах или на предприятиях химической промышленности внешняя коррозия часто прогрессирует быстрее, чем предполагает интервал проверки, поэтому предприятия в таких условиях обычно сокращают цикл проверки ниже стандартного значения, а не ждут следующей плановой проверки, чтобы ее обнаружить.

Когда следует заменять: система принятия решений, основанная на обязанностях.

Срок службы стального каната определяется интенсивностью и частотой его эксплуатации, а не количеством лет, прошедших с момента его установки. — Две веревки, установленные в один и тот же день, могут потребовать замены с разницей в несколько лет.

Срок службы стального троса зависит от выполняемой работы, а не от календарного времени.

Два одинаковых мостовых крана, установленных в один и тот же день, могут нуждаться в замене троса с разницей в год, поскольку один выполняет 300 подъемов в день, близких к расчетной грузоподъемности, а другой — всего десять.

Это самая распространенная ошибка планирования в управлении стальными канатами: рассматривать замену как плановое техническое обслуживание с фиксированным интервалом ("заменять каждые X лет"), а не как решение, основанное на состоянии и нагрузке. Кран в сталелитейном цехе, работающий 300 раз в день с нагрузками, близкими к номинальной, будет накапливать усталость и износ в течение нескольких месяцев, в то время как кран, выполняющий десять легких подъемов в день на складе, может использовать один и тот же канат несколько лет после этого срока. Планирование замены исключительно по календарному времени либо приводит к утилизации каната с большим запасом ресурса — что является предотвратимыми затратами, — либо, что еще опаснее, оставляет сильно изношенный канат в эксплуатации после того момента, когда проверка уже выявила бы проблему, если бы она была привязана к фактической нагрузке, а не к общей ежегодной дате. Практический вывод: используйте результаты проверки и отслеживание нагрузки для определения момента замены, а не фиксированное календарное напоминание.

Ключевые факторы, влияющие на выполнение обязанностей, которые необходимо отслеживать.

Четыре фактора, которые позволяют прогнозировать износ стального троса быстрее, чем это предсказывается календарным временем, — это количество циклов подъема, тип работы/рабочий класс, спектр нагрузок и воздействие окружающей среды.

Циклы подъема — количество операций погрузки/разгрузки — напрямую коррелируют с накоплением усталостной прочности, поэтому стандарт ASME B30.30 связывает интервалы проверок с часами работы, а также с календарными месяцами. Класс работы, выраженный в классах FEM M3–M8 или эквивалентных группах ISO/CMAA A1–A8, описывает, как часто и насколько близко к номинальной грузоподъемности обычно работает кран, и канат на кране класса M6–M8 следует проверять и планировать его замену гораздо чаще, чем тот же канат на кране класса M3. Спектр нагрузок — какая доля подъемов приходится на близкую к максимальной номинальной нагрузке, а какая значительно ниже — имеет значение, поскольку усталостное повреждение накапливается непропорционально при более высоких коэффициентах нагрузки; кран, который иногда поднимает грузы с номинальной грузоподъемностью, но в основном работает с более легкими грузами, изнашивает свой канат медленнее, чем тот, который постоянно работает с нагрузкой, близкой к номинальной. Воздействие окружающей среды — высокая температура, агрессивная атмосфера, абразивная пыль — ускоряет износ независимо от количества циклов работы, поэтому два каната с одинаковым количеством циклов работы могут изнашиваться с разной скоростью, если один работает в литейном цехе, а другой — на чистом сборочном предприятии. Отслеживание этих четырех факторов, даже в неформальном порядке, позволяет ремонтной бригаде прогнозировать необходимость замены гораздо точнее, чем общее правило "заменять каждые 12–24 месяца".

Справочные критерии замены (сравнение стандартов)

Приведенные выше цифры представляют собой типичные диапазоны значений только для ориентации — всегда уточняйте точный пункт и категорию каната в соответствии с конкретным стандартом и классификацией машины, применимыми к вашему крану, прежде чем принимать решение об отбраковке.

Для нагрузок и режимов работы на высоком уровне (FEM M6 и выше, или частые подъемы с нагрузкой, близкой к номинальной), планируйте бюджет на осмотр и замену, исходя из фактического количества циклов, а не только из календарных интервалов, указанных в таблице.

Распространенные ошибки при закупках и техническом обслуживании

В большинстве случаев преждевременный выход троса из строя происходит из-за ряда повторяющихся ошибок, допущенных при покупке или замене, а не из-за дефекта самого троса.

Одинаковый диаметр не означает одинаковую веревку.

Два троса с одинаковым номинальным диаметром могут существенно отличаться по конструкции, что приводит к совершенно разным характеристикам на одном и том же кране — диаметр сам по себе не является допустимым параметром при закупке.

Даже при таком распространенном размере, как 16 мм, канаты могут различаться по конструкции прядей (6×19, 6×36 или 35W×7), типу сердечника (независимый проволочный сердечник или волоконный), направлению свивки (левостороннее или правостороннее), схеме свивки (обычная свивка или свивка Ланга) и классу разрывной нагрузки. Каждое из этих различий влияет на то, что имеет значение в эксплуатации: количество прядей и схема свивки влияют на гибкость и сопротивление усталости, тип сердечника влияет на сопротивление сжатию и на то, как канат ведет себя при длительной большой нагрузке, а минимальные требования к диаметру шкива меняются в зависимости от конструкции, даже при одинаковом номинальном диаметре каната. Наиболее распространенная ситуация, когда покупатель заказывает "проволочный канат 16 мм" из каталога, а получает канат, который подходит к барабану, но работает хуже — хуже гнется, быстрее изнашивается на шкивах или не справляется с вращательными характеристиками оригинального каната. Перед заказом замены необходимо как минимум сравнить конструкцию каната, тип сердечника, направление свивки, разрывную нагрузку и технические характеристики производителя с оригинальным канатом — а не только с диаметром и длиной. Если оригинальная документация недоступна, сравнение с техническими характеристиками производителя крана безопаснее, чем сравнение только с измеренным диаметром изношенного троса.

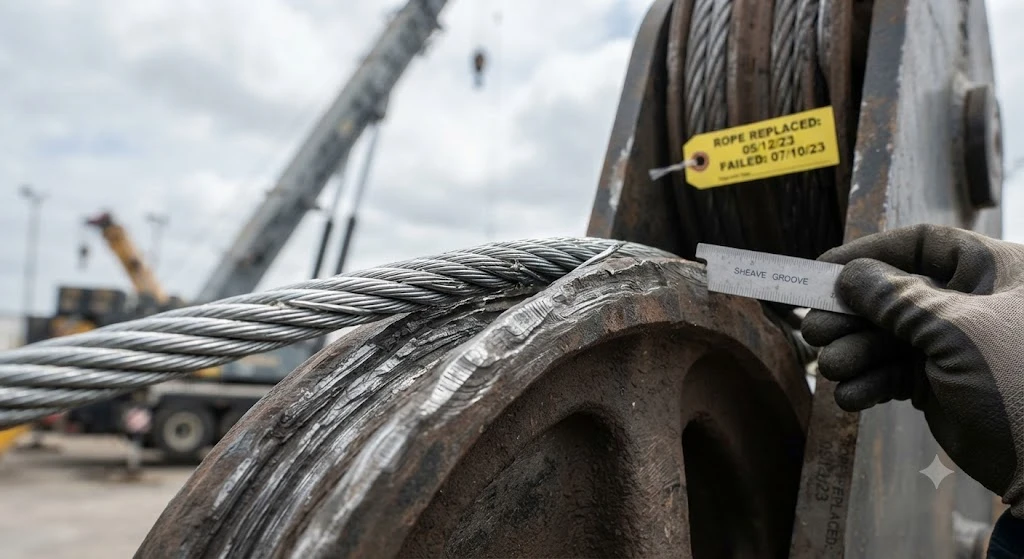

Замена лишь веревки может сократить срок ее службы.

Установка нового троса на изношенный шкив или канавку барабана обычно сокращает ожидаемый срок службы нового троса до ничтожной доли от положенного — зачастую он снова выходит из строя в течение нескольких месяцев.

Проблема механическая, а не связана с дефектом каната: глубокая или деформированная канавка шкива, деформированная канавка барабана, тугой подшипник шкива или канат, неравномерно наматываемый на барабан, — все это концентрирует нагрузку на определенных участках нового каната каждый раз, когда он проходит через эту точку. Новый канат, прошедший по изношенной канавке, покажет обрыв проволоки, сплющивание, перегибы или локальный износ в том же месте, где вышел из строя старый канат — потому что истинная причина так и не была устранена. Покупатели часто не учитывают компромисс: пропуск проверки канавки/подшипника при замене кажется экономией в данный момент, но обычно это означает оплату второй замены каната в течение доли ожидаемого интервала обслуживания, плюс затраты на работу и время простоя, связанные с этим дважды, а не один раз. При каждой замене каната проверка состояния канавки барабана, износа канавки шкива, состояния уравнительного шкива, направляющих каната и свободы движения подшипника шкива должна быть частью одной и той же работы, а не отдельной, отложенной задачей.

Смазка важнее, чем преждевременная замена.

Недостаточная смазка, а не обрыв проводов, является наиболее распространенной причиной, выявляемой при полевых проверках, и ее в значительной степени можно предотвратить с минимальными затратами по сравнению с преждевременной заменой.

Многие предприятия занимаются состоянием стальных канатов только тогда, когда накапливаются обрывы проволок, в то время как плановая смазка и очистка пропускаются или откладываются. Недостаточная смазка ускоряет внутренний износ проволок, ускоряет коррозию (поскольку именно смазочная пленка предотвращает попадание влаги на внутренние проволоки), приводит к потере несущей структуры сердечника и способствует образованию усталостных трещин. Практический компромисс: документированный график смазки и очистки — это небольшие, повторяющиеся затраты, в то время как альтернатива — ожидание, пока канат не покажет достаточного износа, чтобы потребовать замены, — это более крупные, менее предсказуемые затраты, которые также увеличивают риск простоя. Особенно для мостовых кранов с высокой интенсивностью работы регулярный осмотр и смазка, как правило, являются более эффективным использованием бюджета, чем хранение дополнительных канатов на складе в качестве страховки от преждевременного выхода из строя. Если ваш текущий план технического обслуживания не включает интервал смазки, отдельный от интервала осмотра, это обычно первый пробел, который стоит устранить.

Заключение

Проверка и замена тросов крана сводится к одному изменению подхода: вместо фиксированной календарной даты следует рассматривать режим работы (циклы, спектр нагрузок, класс работы, условия окружающей среды) и измеренное состояние, а также состояние троса, шкива/барабана и смазку как единую взаимосвязанную систему, а не как отдельные позиции. В этом месяце необходимо сделать три вещи: проверить журналы проверок и убедиться, что ежемесячные тщательные проверки действительно документированы и датированы; подтвердить, что в следующем заказе на замену указаны конструкция, сердечник и направление свивки, а не только диаметр; и добавить проверку смазки в следующий плановый осмотр, если она еще не включена в отдельную позицию. Правильная проверка и замена тросов крана – это не столько знание каждого номера пункта договора, сколько последовательное реагирование на то, что на самом деле говорят трос и машина.

У вас есть конкретный вопрос по поводу каната, класса нагрузки или замены? Наша инженерная команда поможет вам разобраться в технических характеристиках перед заказом — свяжитесь с нами, и мы все подробно объясним.

Сьерра

Кран и подъемное оборудование
Специалист по оборудованию

Мостовой кран Козловой кран Портовый кран Сертифицировано по ISO

18+

Ваш

120+

Проекты

Успешный менеджер по работе с кранами с обширным опытом в управлении крупномасштабными проектами и операционным контролем. Подтвержденный опыт увеличения доходов и обеспечения соблюдения требований безопасности.

WhatsApp Электронная почта Связаться с нами

Часто задаваемые вопросы

В1: Как часто следует проверять стальной трос крана?

Крановый трос необходимо ежедневно визуально проверять перед каждой сменой, а также проводить документированную тщательную проверку не реже одного раза в месяц при нормальной эксплуатации. Для кранов с высокой интенсивностью работы или работающих в тяжелых условиях — с нагрузками, близкими к номинальным, в суровых условиях или при интенсивной ежедневной работе — обычно требуется тщательная проверка каждые один-три месяца, а любой трос, простаивающий месяц или более, нуждается в тщательной проверке перед возвращением в эксплуатацию.

В2: Сколько оборванных проводов означает необходимость замены стального троса?

Единого универсального значения не существует — пороговые значения зависят от конструкции каната и классификации крана, но стандартный рабочий канат обычно выбрасывается при обрыве 10–12 случайно расположенных проволок за один проход, в то время как обрывы в углублениях приводят к замене при гораздо меньшем количестве, иногда всего двух. Всегда проверяйте точный пункт для вашей конкретной категории каната и класса крана, а не используйте общую цифру.

Вопрос 3: Имеет ли стальной трос крана фиксированный срок службы?

Нет — стальной трос не имеет фиксированного срока службы; срок службы определяется циклами подъема, спектром нагрузок, классом эксплуатации и условиями окружающей среды гораздо больше, чем годами эксплуатации. Два одинаковых троса, установленных в один и тот же день, могут потребовать замены с интервалом в год или более, в зависимости от того, насколько интенсивно и как часто работает каждый кран.

Вопрос 4: Можно ли всегда заменить оригинальную веревку на веревку того же диаметра?

Это ненадежно — один только диаметр не отражает конструкцию, тип сердечника, направление укладки или предел прочности на разрыв, а все эти факторы влияют на характеристики даже при одинаковом номинальном размере. Перед заказом проверьте конструкцию, сердечник, направление укладки и предел прочности на разрыв по сравнению с исходными спецификациями, а не только по диаметру и длине.

В5: Сколько обычно стоит замена троса крана?

Для типичного мостового крана грузоподъемностью 10–20 тонн замена троса обычно обходится в несколько сотен или даже тысяч долларов в зависимости от диаметра, длины и конструкции, и это скорее ориентировочная рыночная цена, чем указанная в смете стоимость. Эта сумма может значительно превышать стоимость самого троса, если одновременно требуется замена изношенных канавок шкивов, барабанов или подшипников — именно поэтому бюджет, рассчитанный только на замену троса, часто недооценивает реальную стоимость качественной замены.
