В продаже имеются потолочные краны различных типов. от $1800 для базовой системы рабочих мест грузоподъемностью 1 тонна до $60000+ для тяжелых двухбалочных мостовых кранов. При весе более 20 тонн — но стоимость оборудования — это лишь часть того, что вы фактически потратите. Для зарубежных покупателей, закупающих продукцию у китайских производителей, общая стоимость с учетом доставки и ввода в эксплуатацию обычно на 30–601 тонну выше, чем цена крана на условиях FOB, с учетом усиления конструкции, установки направляющих, местной сертификации и ввода в эксплуатацию.

Это руководство предназначено для менеджеров по закупкам на заводах и инженеров по оборудованию, которые впервые оценивают системы потолочных кранов или сравнивают поставщиков. В нем рассматриваются четыре основных типа потолочных кранов, как анализировать факторы, влияющие на цену, и — что особенно важно — скрытые категории затрат, которые часто застают врасплох импортеров, впервые выбирающих такой тип оборудования.

Если вы уже читали технический обзор типов потолочных кранов, то это руководство станет незаменимым помощником в коммерческом плане: в нем рассматриваются решения, определяющие реальную стоимость и ожидаемую производительность крана после установки.

Краткий справочник: Типы и ценовые диапазоны потолочных кранов

Цены отражают типичные рыночные ориентиры китайских поставщиков для стандартных конфигураций. Окончательная стоимость с доставкой зависит от пролета, класса нагрузки, выбора подъемника и объема работ по установке на месте — см. раздел «Скрытые затраты» ниже.

Чертежи здания уже готовы? Свяжитесь с нашей инженерной командой для бесплатной предварительной проверки конструкции →

Понимание типов потолочных кранов: какая конфигурация подходит для вашего объекта?

Мостовой кран: Рабочая лошадка для общего производства

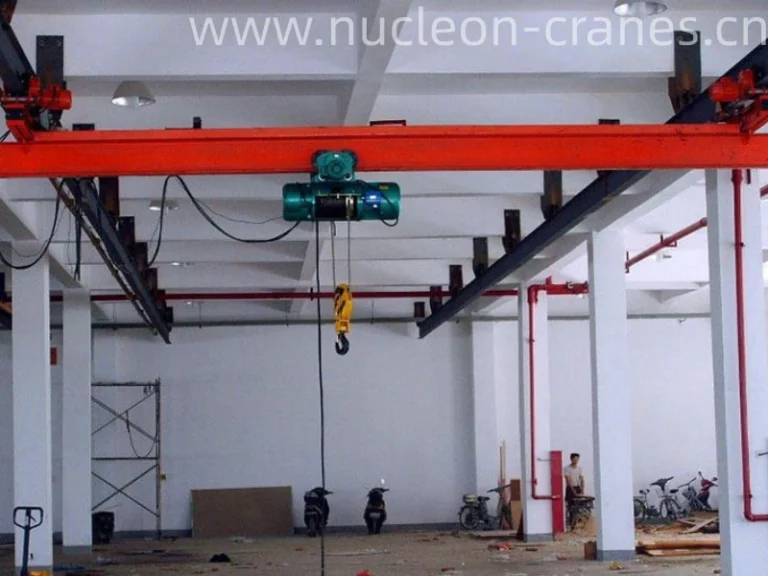

Однобалочный мостовой кран, установленный на потолке. Это наиболее экономичное решение для грузов до 20 тонн на пролетах менее 28 м, и оно удовлетворяет требованиям примерно 701 тонны в год для общего производства и складских помещений.

Подъемная тележка перемещается по нижней полке однобалочной конструкции, что уменьшает доступную высоту подъема крюка примерно на 300–500 мм по сравнению с конструкцией с верхним расположением. В большинстве зданий с высотой потолков 7 м и более это не является ограничением. Это имеет значение в помещениях с низкими потолками или при подъеме высоких штампов и пресс-форм — если ваш груз плюс такелаж приближаются к доступной высоте подъема крюка, вам потребуется двухбалочная или верхняя конфигурация.

Двухбалочные мостовые краны Они становятся оптимальным выбором при грузоподъемности более 20 тонн или когда критически важен точный подход к крюку (тележка располагается поверх двух балок, обеспечивая зазор в 300–500 мм). Они стоят примерно в 2–3 раза дороже, чем эквивалентная однобалочная система, в основном из-за дополнительной конструкционной стали и больших балок направляющей, которые требуются от конструкции здания для более тяжелого крана.

Монорельсовый кран: идеально подходит для производства по фиксированной траектории, не подходит для всего остального.

Монорельсовый кран, установленный на потолке Монорельсовые системы — это самое экономичное решение для потолочных кранов, и при этом наиболее часто используемое с избыточными характеристиками. Монорельсовые системы особенно эффективны, когда материал постоянно перемещается между одними и теми же двумя точками: от пресса к конвейеру, от обрабатывающего цеха к контрольному столу. Одиночный путь может следовать прямым линиям, кривым и ответвлениям с помощью стрелок, что делает их идеальными для последовательных сборочных линий.

Ограничение, которое часто упускают из виду покупатели: монорельсовый кран не обеспечивает бокового перемещения. Если точки погрузки или разгрузки меняются даже изредка, монорельс становится препятствием, а не преимуществом. Большинство установок выдерживают нагрузку менее 5 тонн; монорельсовые системы с закрытым рельсовым путем выдерживают нагрузку до 10 тонн в соответствии со стандартом EN 14492-2, но при большей нагрузке мостовой кран почти всегда оказывается более выгодным вариантом.

Кран для рабочих мест (система KBK): эргономика, а не подъем тяжелых грузов.

Краны для рабочих станций KBK (Kombiniertes Baukastensystem) В конструкции используются модульные легкие алюминиевые или стальные направляющие, подвешенные к потолку. Мост и направляющие вместе обычно весят 8–15 кг/м, что позволяет оператору перемещать грузы одним движением пальца — это главное преимущество для сборочных работ и эргономичного применения.

Грузоподъемность варьируется от 125 кг до 2000 кг. При таких весах система KBK не конкурирует с мостовым краном — она заменяет ручную переноску и повторяющиеся эргономические нагрузки. На предприятиях, где рабочие поднимают компоненты весом 50–200 кг десятки раз за смену, система рабочих мест KBK обычно окупается за счет снижения травматизма и потерь производительности в течение 12–24 месяцев.

Конструкция с подвесным креплением к потолку означает, что системы KBK создают только вертикальные нагрузки на конструкцию и их проще перенастраивать, чем мостовые краны с рельсовым креплением — ключевое преимущество на предприятиях, где планировка производственных площадей постоянно меняется.

Три фактора, влияющие на цену и оказывающие большее влияние на ваш бюджет, чем тоннаж.

Класс грузоподъемности: характеристика, которую большинство покупателей игнорируют.

Класс нагрузки является наиболее распространенной причиной преждевременного выхода кранов из строя на заводских условиях — и об этом редко говорят в коммерческих предложениях поставщиков, если только покупатель прямо не спросит.

FEM 1.001 Определяются восемь классов нагрузки (M1–M8), основанных на спектре нагрузок и общем количестве циклов подъема за весь срок службы крана. Конструктивные элементы, тормоза, двигатели и подъемный механизм масштабируются в зависимости от класса нагрузки. 5-тонный кран класса M3 (легкая нагрузка, ~63 000 циклов подъема) имеет значительно более легкие компоненты, чем 5-тонный кран класса M5 (тяжелая нагрузка, ~500 000 циклов). Стоимость крана класса M3 обычно на 20–351 тонн 3 тонны ниже.

Проблема: если ваше производство работает в две или три смены с частыми подъемами — например, линия штамповки или цех пресс-форм, работающие с интервалом в несколько минут, — фактическая нагрузка соответствует уровню M5 или M6. Кран уровня M3 при использовании в режиме M5 обычно достигает усталости конструкции через 3–5 лет, а не через 15–20, как указано в номинальном расчете. К этому моменту "экономия" от использования крана более низкого класса многократно компенсируется затратами на аварийную замену, простои производства и проверки безопасности.

Правило: оцените годовую нагрузку (количество подъемов за смену × количество смен в день × количество рабочих дней), а затем сопоставьте полученные данные с таблицами классов нагрузки FEM 1.001. Если ваш поставщик не запрашивает эту информацию в процессе запроса, это должно стать тревожным сигналом относительно уровня его инженерных знаний.

Span: Стоимость, которая растет нелинейно

Каждый дополнительный метр пролета моста нелинейно увеличивает вес балок — мост с пролетом 20 м может весить в 3–4 раза больше, чем мост с пролетом 10 м той же номинальной грузоподъемности. Это увеличение веса имеет каскадный характер: более тяжелый мост означает более тяжелые балки взлетно-посадочной полосы, что означает более высокую несущую нагрузку на колонны здания, что может повлечь за собой затраты на армирование.

Стандарт FEM 1.001 ограничивает прогиб моста под номинальной нагрузкой значением L/700 для общего применения, что устанавливает практический минимум для высоты и веса балок для больших пролетов. Покупатели, сравнивающие предложения разных поставщиков, должны убедиться, что ограничения по прогибу соблюдаются — предложение с подозрительно легким мостом для большого пролета может не соответствовать стандарту.

Выбор подъемника: где первоначальные затраты оборачиваются большими затратами позже.

Подъемный механизм — это наиболее изнашиваемый компонент в системе потолочного крана, и именно на нем экономия приводит к наиболее заметным проблемам в дальнейшем. В бюджетных канатных подъемниках от поставщиков второго эшелона часто используется канат более низкого качества с меньшим интервалом замены, менее точным регулированием скорости с помощью частотно-регулируемого привода и отсутствием функции предотвращения раскачивания — все это увеличивает трение в процессе эксплуатации, которое не отражается на стоимости покупки.

Для мостовых кранов непрерывного действия выбор европейского подъемника, соответствующего стандартам FEM/DIN (или эквивалентного уровня качества), вместо базового подъемника китайского рынка обычно увеличивает стоимость оборудования на $400–$1800 в зависимости от грузоподъемности, но при этом значительно увеличивает интервалы технического обслуживания и снижает частоту замены троса. Для предприятий, работающих в три смены, этот компромисс почти всегда предпочтительнее в пользу подъемника с более высокими техническими характеристиками.

Готовы оценить варианты потолочных кранов для вашего предприятия?
Наша инженерная команда бесплатно проверяет строительные чертежи и требования к подъемным работам и предоставляет полную спецификацию и подробную смету в течение 48 часов.

Скрытые расходы: что не входит в смету на потолочный кран.

Именно здесь разрыв между ценой FOB и общей стоимостью владения наиболее велик — и именно здесь зарубежные покупатели чаще всего оказываются в затруднительном положении.

Оценка и усиление конструкции

Перед установкой любого потолочного крана лицензированный инженер-конструктор должен убедиться, что конструкция здания выдерживает суммарную статическую нагрузку (собственный вес крана плюс номинальная нагрузка) плюс динамические коэффициенты 1,1–1,3 × статическая нагрузка в соответствии с EN 13001-2. Эта оценка не является необязательной — в большинстве юрисдикций это обязательное требование законодательства и необходимое условие для получения маркировки CE.

В зданиях, построенных до 1990-х годов, или в сооружениях, изначально не рассчитанных на нагрузки от мостовых кранов, часто применяется усиление несущих конструкций. Добавление распорок к колоннам, установка новых опорных балок для мостовых кранов или заливка усиленных анкерных точек могут обеспечить дополнительную прочность. $8,000–$40,000 к проекту, стоимость которого была оценена в $20 000 за сам кран. Единственный способ точно рассчитать бюджет — это провести оценку конструкции до окончательного утверждения технических характеристик крана, а не после подписания заказа на поставку.

Монтаж и выравнивание взлетно-посадочной полосы

Балки, кронштейны и рельсы для подъемных путей практически никогда не включаются в стоимость кранового оборудования на условиях FOB. На практике установка подъемных путей добавляет стоимость. 15–30% к стоимости кранового оборудования Для стандартной установки в один пролет — стоимость выше, если зданию требуются новые опорные кронштейны или если пролет широкий.

EN 15011 В документе указаны допуски на выравнивание рельсов взлетно-посадочной полосы ±1 мм по горизонтали на любом участке длиной 2 м и ±10 мм общего отклонения ширины колеи по всей длине взлетно-посадочной полосы. Неправильное выравнивание взлетно-посадочных полос является основной причиной ускоренного износа колес, аномального шума и — в тяжелых случаях — схода с рельсов концевой тележки. Лазерная проверка выравнивания должна быть включена в любой договор на монтаж; она не включается автоматически.

Местная сертификация и ввод в эксплуатацию

На большинстве рынков потолочный кран классифицируется как подъемное устройство в соответствии с правилами техники безопасности. Маркировка CE (Директива ЕС о машиностроении 2006/42/EC) требует проведения статического испытания на перегрузку при рабочей нагрузке 125% и динамического испытания при рабочей нагрузке 110%, результаты которых должны быть задокументированы в сертификате испытаний. В США действуют аналогичные требования стандарта ASME B30.2. Стоимость независимой инспекции и сертификации обычно составляет... $1,500–$5,000 В зависимости от юрисдикции и размера крана, а в некоторых странах требуется ежегодная повторная проверка.

Покупатели, получившие кран с сертификатом соответствия китайскому национальному стандарту (GB/T) и полагающие, что он отвечает местным требованиям, часто сталкиваются с дорогостоящим процессом повторной сертификации или, что еще хуже, с проблемами страхования или соблюдения нормативных требований после инцидента, едва не приведшего к аварии.

Запасные части и послепродажное обслуживание

В предложениях по кранам с низкой ценой редко включается комплект запасных частей для ввода в эксплуатацию. Как минимум, в комплект нового крана должны входить: один комплект тормозных колодок, один комплект подъемного троса (или цепи) и основные электротехнические расходные материалы (контакторы, концевые выключатели). Закупка этих компонентов у китайского поставщика после ввода крана в эксплуатацию — особенно для нестандартных моделей подъемников — может занять 4–8 недель и сопровождаться ограничением минимального заказа, что вынуждает вас покупать гораздо больше, чем необходимо.

Бюджет как минимум $500–$2,000 Запасные части для первоначального ввода в эксплуатацию следует указывать отдельной строкой в вашем плане закупок.

Как оценить поставщика потолочных кранов: практический контрольный список для зарубежных покупателей

Выбор поставщика потолочных кранов — это не просто сравнение цен. Правильный поставщик предоставляет инженерную консультацию до оформления заказа, а не просто указывает цену из каталога.

Что следует отправить в вашем первоначальном запросе

Правильно сформулированный запрос сэкономит недели переписки и позволит получить сопоставимые предложения. Отправить:

• Чертежи несущих конструкций здания (или, как минимум: расстояние между колоннами, тип кровельной фермы, высота потолка)
• Максимальная грузоподъемность и габариты груза (длина × ширина × высота самого тяжелого предмета, который вы будете поднимать).
• Расчетные суточные и годовые циклы подъема
• Будет ли кран использоваться в особых условиях (пыль, влажность, взрывоопасная атмосфера, чистые помещения)?
• Необходимые сертификаты (CE, ASME или местные эквиваленты)

Поставщики, которые предоставляют в ответ на эту информацию подробное техническое предложение, указывающее класс нагрузки, модель подъемника, размер балки направляющей и расчет прогиба, демонстрируют свои инженерные возможности. Поставщики, предоставляющие прайс-лист, основанный только на тоннаже и пролете, этого не делают.

Тревожные сигналы в ответе поставщика

• В предложении не указан класс несения обязанностей.
• В документе не упоминаются работы по установке взлетно-посадочной полосы и оценка ее состояния (проблема в объеме работ, которая проявится позже).
• Не указано, по какому стандарту спроектирован и испытан кран.
• Нет упоминания о сертификате испытаний или процедуре нагрузочных испытаний.
• Указанный срок выполнения заказа не уточняется, включает ли он заводские приемочные испытания.

Сертификаты, которые необходимо запросить

Для большинства зарубежных покупателей минимальный пакет документов должен включать: декларацию соответствия CE (или эквивалентный региональный сертификат), сертификат заводских испытаний на нагрузку, отчет о расчетах несущих конструкций, заверенный квалифицированным инженером, и руководство по эксплуатации и техническому обслуживанию на рабочем языке.

Заключение

Потолочный кран — это многолетний объект инфраструктуры, и решение о его приобретении следует принимать с учетом этого фактора. Выбор типа — мостовой, монорельсовый или стационарный — напрямую зависит от трех факторов: груза, который необходимо поднимать (вес и частота циклов), геометрии помещения (пролет, высота потолка, планировка) и допустимой нагрузки на конструкцию здания.

При выборе потолочного крана, после типа оборудования и тоннажа, наиболее важным параметром является класс нагрузки — он определяет, как долго кран будет служить в ваших конкретных условиях эксплуатации. Правильное определение этих характеристик до подписания контракта имеет большее значение, чем любая другая оптимизация в процессе закупки.

Готовы подобрать подходящую систему потолочных кранов для вашего объекта? Наша команда бесплатно проведет предварительную проверку конструкции и подготовит полные технические предложения в течение 48 часов.

Сьерра

Кран и подъемное оборудование
Специалист по оборудованию

Мостовой кран Козловой кран Портовый кран Сертифицировано по ISO

18+

Ваш

120+

Проекты

Успешный менеджер по работе с кранами с обширным опытом в управлении крупномасштабными проектами и операционным контролем. Подтвержденный опыт увеличения доходов и обеспечения соблюдения требований безопасности.

WhatsApp Электронная почта Связаться с нами

Часто задаваемые вопросы

В1: Сколько стоит потолочный кран?

Цены на потолочные краны обычно варьируются от $3500 за базовую монорельсовую систему или систему с рабочим местом грузоподъемностью 1 тонна до $120000+ за тяжелый двухбалочный мостовой кран. Ориентировочная рыночная цена на 5-тонный однобалочный мостовой кран со стандартной электрической лебедкой составляет примерно $12000–$28000 FOB Китай, в зависимости от пролета, класса нагрузки и характеристик лебедки. Общая стоимость установки — включая монтаж рельсов, оценку конструкции и местную сертификацию — обычно составляет 30–60% сверх цены оборудования FOB.

В2: В чем разница между потолочный кран А ещё мостовой кран?

Функциональной разницы нет. "Мостовой кран" — это стандартный термин в ASME B30.2 и EN 15011; "потолочный кран" подчеркивает способ установки крана на потолке, при котором несущая способность обеспечивается каркасом крыши, а не колоннами, установленными на полу. Оба термина относятся к одному и тому же классу оборудования. Это различие имеет значение для проектирования зданий и оценки их несущей способности.

В3: Какой класс нагрузки следует указать для моего потолочного крана?

Для односменного производства с периодическими подъемами обычно подходит класс FEM 1.001 M3–M4. Для двухсменного производства с умеренной частотой циклов следует указывать M4–M5. Для трехсменного непрерывного производства, цехов штамповки или операций по перемещению пресс-форм правильным отправным пунктом является M5–M6. Недостаточное указание класса нагрузки является наиболее распространенной причиной преждевременной усталости конструкции — кран, эксплуатируемый выше номинального класса нагрузки, достигнет расчетного срока службы через 3–5 лет вместо ожидаемых 15–20.

В4: Какие сертификаты должны иметь потолочные краны, предлагаемые к продаже, для импорта?

Для предприятий в ЕС или экспортирующих продукцию на рынки ЕС обязательна маркировка CE в соответствии с Директивой ЕС о машиностроении 2006/42/EC, которая требует проведения статического испытания на перегрузку при рабочей нагрузке 125% и динамического испытания при рабочей нагрузке 110%. Предприятия в США следуют стандарту ASME B30.2. Китайские сертификаты GB/T не соответствуют требованиям CE или ASME — покупатели должны явно запросить документацию CE и убедиться, что сертификат испытаний выдан аккредитованным органом, а не предоставлен самостоятельно.

В5: Какие скрытые расходы следует заложить в бюджет при покупке потолочного крана?

Помимо цены оборудования на условиях FOB, необходимо предусмотреть бюджет на: оценку конструкции и возможное усиление ($0–$40 000 в зависимости от состояния здания); установку балок для подъема крана (обычно 15–30% стоимости крана); местную сертификацию и пусконаладочные испытания ($1500–$5000); и первоначальный комплект запасных частей ($500–$2000). Для крана грузоподъемностью $20 000 в существующем старом здании общая стоимость проекта обычно составляет $30 000–$40 000 до ввода крана в эксплуатацию.
