A guindaste pórtico para contêineres É uma grande máquina de elevação com estrutura de pórtico, projetada para movimentar contêineres marítimos ISO padronizados em portos, terminais ferroviários intermodais e terminais logísticos, conforme classificados em ISO 4301 e FEM 1.001. Ele movimenta contêineres entre navios, pátios de contêineres, caminhões e vagões ferroviários usando um carrinho de transporte equipado com um spreader de trava giratória — o dispositivo que prende os quatro cantos do contêiner para içamentos seguros e repetíveis.
Se você está avaliando equipamentos de movimentação de contêineres para um novo terminal ou uma expansão, a principal decisão que você enfrenta não é apenas "qual guindaste" — é qual configuração de altura de elevação, vão, sistema de energia e classe de serviço realmente se adequa ao seu perfil operacional. Errar nessa escolha é caro: não na entrega, mas de três a cinco anos depois, quando os custos de manutenção aumentam antes do previsto e as metas de produtividade não são atingidas.
Este guia descreve os três tipos principais de guindastes pórticos para contêineres, como funcionam, as especificações técnicas mais importantes e o critério de seleção — classe de serviço — que a maioria das equipes de compras subestima.
Índice
Como um guindaste pórtico para contêineres Funciona
Os três movimentos coordenados que movem todos os contêineres
Cada guindaste pórtico para contêineres — independentemente do tipo — combina três eixos de movimento simultâneos: içamento (vertical), deslocamento do carro (horizontal ao longo da ponte) e deslocamento do pórtico (longitudinal ao longo do pátio ou cais). A coordenação desses três movimentos é o que permite que um operador ou sistema automatizado pegue um contêiner de uma posição e o deposite com precisão em outro local, frequentemente dentro de tolerâncias de posicionamento de ±25 mm em sistemas automatizados modernos.
O spreader é a parte essencial desta operação. Ele desce sobre a superfície superior do contêiner e quatro pinos de travamento giratório se encaixam nas peças de canto. Sensores confirmam o engate das travas antes do içamento. Os spreaders telescópicos modernos se adaptam automaticamente a contêineres ISO de 20, 40 e 45 pés sem necessidade de ajuste manual, o que torna viável a operação contínua em alta frequência.
Componentes essenciais que você precisa entender antes de comprar
A estrutura do pórtico — uma estrutura em pórtico de aço de alta resistência soldado — suporta toda a carga, incluindo as forças laterais induzidas pelo vento, que em terminais costeiros podem ser o principal fator determinante do projeto, e não o peso do próprio contêiner. O carro abriga o tambor do guincho, os cabos de aço, os motores e os inversores de frequência (VFDs); os VFDs são importantes porque permitem uma aceleração suave e a regeneração de energia durante a descida. O sistema de controle elétrico — normalmente baseado em CLP com algoritmos anti-oscilação — controla os três eixos e é onde o investimento em automação se mostra mais diretamente vantajoso na redução do tempo de ciclo.

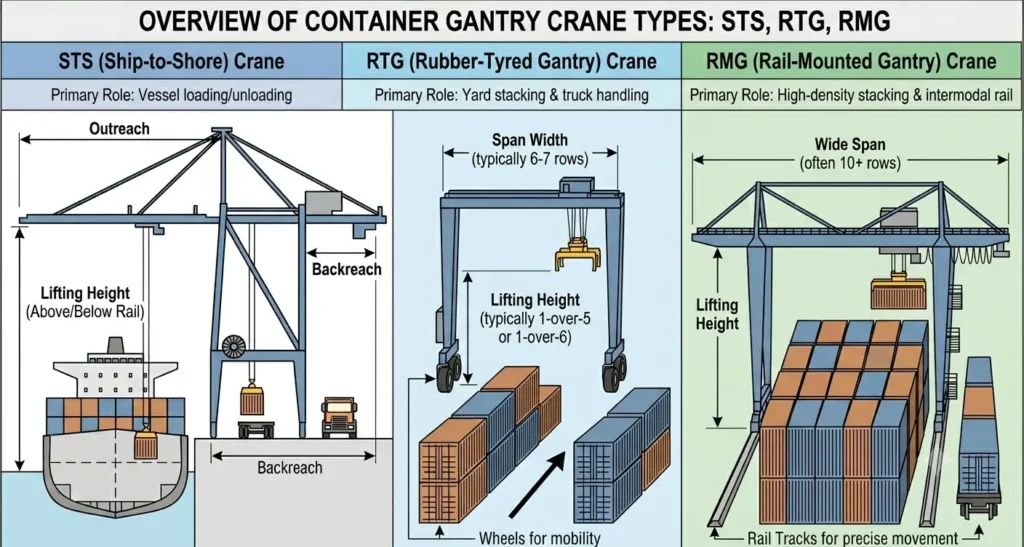

Os três principais tipos de guindastes pórticos para contêineres
Guindastes STS (Ship-to-Shore): Para carga e descarga de embarcações
Guindastes STS São a única categoria de equipamentos projetada especificamente para a interface entre o navio e o cais, e não são intercambiáveis com guindastes de pátio para essa função. São fixados ao cais sobre trilhos, com uma lança horizontal que se estende sobre o navio e se retrai para manobras. O alcance — a distância que a lança se estende sobre o navio — determina quais classes de navios um terminal pode atender, e uma especificação incorreta na aquisição vincula o terminal a um limite de tamanho de navio por décadas.
Como referência geral para o setor: os guindastes Panamax STS normalmente têm um alcance na faixa de 40 a 45 m e capacidade de içamento de cerca de 40 a 50 toneladas; as unidades Post-Panamax se estendem a 48-65 m e 50-65 toneladas; e as configurações de navios ultragrandes (ULCV) podem atingir 65 m ou mais. A energia é quase sempre fornecida por corrente alternada (CA) da costa, tipicamente entre 6.600 e 13.200 V, convertida internamente para inversores de frequência. A energia da costa é preferida em relação aos geradores de bordo porque reduz as emissões e simplifica a manutenção.
O erro de seleção a ser evitado aqui é especificar o alcance STS para o maior navio atual, em vez da provável variedade de navios ao longo da vida útil de 25 a 30 anos do guindaste. Especificar um alcance excessivo aumenta os custos; especificá-lo insuficientemente significa que o terminal não poderá atender navios maiores sem substituir o equipamento.

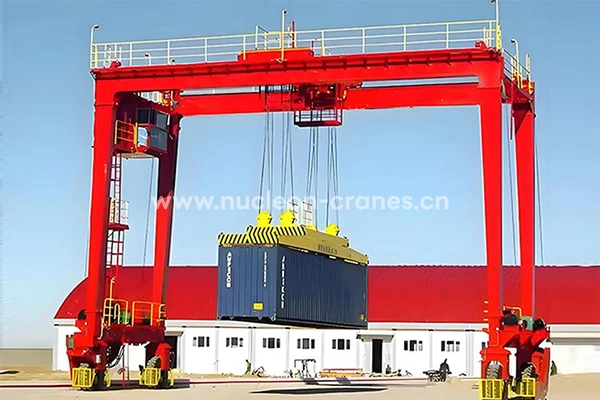

Guindastes pórticos sobre pneus (RTG): Flexibilidade em relação à infraestrutura fixa
Grua RTG
Gruas RTG São os veículos de trabalho essenciais em terminais de médio e grande porte. Eles se deslocam sobre pneus em vez de trilhos, o que significa que podem ser reposicionados ao longo do pátio conforme os padrões de tráfego mudam — uma verdadeira vantagem operacional quando o layout de um terminal ainda não está estável ou o fluxo de mercadorias é irregular entre as zonas.
As configurações típicas de RTG abrangem 6+1 faixas de contêineres (aproximadamente 23–26 m) e empilham de 5 a 6 contêineres de altura, proporcionando uma altura de elevação de cerca de 15,5–18,5 m. A capacidade geralmente varia de 35 a 41 toneladas para configurações padrão, com variantes para cargas pesadas atingindo 70 toneladas para rotas de carga densa. A velocidade de içamento em condição de carga máxima normalmente fica em torno de 20–25 m/min, com retorno do gancho vazio a 40–50 m/min.
A escolha do sistema de energia é a variável crítica para o custo total de propriedade de um RTG. RTGs movidos exclusivamente a diesel têm baixo custo inicial, mas altos custos com combustível e emissões. Sistemas híbridos diesel-elétricos (com armazenamento de energia para suprir a demanda de pico) reduzem significativamente o consumo de combustível ao longo de uma vida útil de alta utilização — o tempo de retorno do investimento depende da intensidade do ciclo e dos custos locais de combustível, mas, em operação contínua, a viabilidade econômica geralmente favorece o sistema híbrido em poucos anos. RTGs totalmente elétricos, alimentados por bobina de cabo ou trilho condutor, eliminam completamente o diesel; eles exigem investimento em infraestrutura, mas são cada vez mais a opção padrão para terminais com mandatos de sustentabilidade ou altas taxas de ciclo.

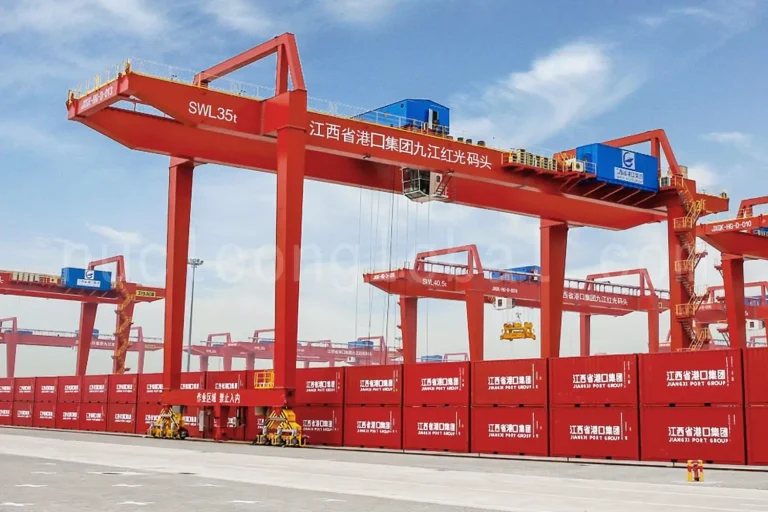

Pontes rolantes sobre trilhos (RMG): Precisão e automação para pátios densos
Grua RMG
Guindastes RMG Os guindastes sobre trilhos fixos de aço são a escolha preferida sempre que a geometria de empilhamento consistente e a compatibilidade com automação são prioridades. Como a guia sobre trilhos elimina a oscilação lateral inerente aos guindastes sobre pneus, os guindastes sobre trilhos alcançam uma repetibilidade de posicionamento mais precisa — tipicamente ±20–30 mm — o que é importante ao empilhar contêineres de 6 a 8 unidades de altura com sistemas de guia automatizados.
A desvantagem em relação aos RTGs reside na infraestrutura: trilhos, fundações de concreto e fornecimento de energia elétrica via barramento ou cabo de distribuição devem ser instalados antes da chegada do guindaste. Isso concentra os custos iniciais e reduz a flexibilidade do layout — uma vez instalados os trilhos, a geometria do pátio fica fixa. Para um terminal confiante em seu layout de longo prazo e comprometido com a automação, essa compensação é vantajosa. Para um terminal que ainda está desenvolvendo seu plano de uso do solo, representa um risco.
Os RMGs são a espinha dorsal dos projetos de terminais totalmente automatizados. Os modernos sistemas automatizados de RMG operam 24 horas por dia, 7 dias por semana, com uma equipe mínima no local, integrando-se aos Sistemas Operacionais de Terminal (TOS) para rastreamento de contêineres em tempo real e transferência de AGVs. A precisão de posicionamento de ±20 mm permite o empilhamento de alta densidade, o que aumenta significativamente a capacidade do pátio em comparação com um pátio de RTG manual.

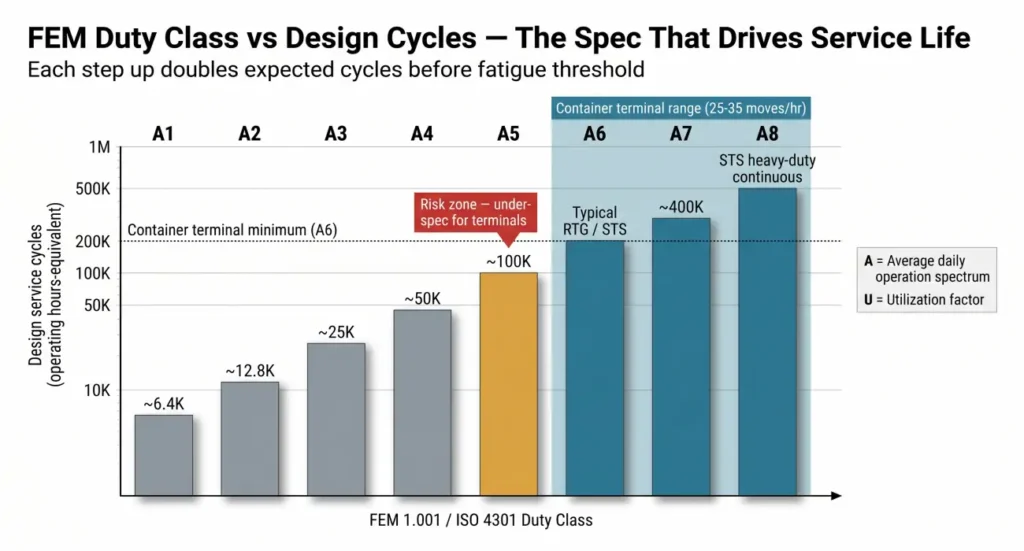

A especificação que a maioria das equipes de compras ignora: Classe de serviço
A classe de serviço determina a vida útil real de um guindaste sob as suas condições de operação.
A capacidade de elevação — o valor em toneladas na placa de identificação — indica a carga máxima. A classe de serviço indica quantos ciclos o guindaste foi projetado para executar durante sua vida útil sem falha por fadiga, especificação que, de fato, determina a frequência de manutenção e o cronograma de substituição.
Sob FEM 1.001 (e de acordo com a norma ISO 4301), os guindastes são classificados de A1 (uso leve e pouco frequente) a A8 (uso contínuo e pesado). Guindastes de terminais de contêineres que operam com alta produtividade — digamos, de 25 a 35 movimentações por hora em turnos prolongados — normalmente exigem classes de serviço FEM de A6 a A8. Um guindaste especificado como A4 ou A5 para a mesma carga de trabalho atingirá os limites de fadiga antes do término de sua vida útil nominal, o que significa que as inspeções estruturais se intensificam, os componentes precisam ser substituídos precocemente e o tempo de inatividade não planejado se torna um item do orçamento, em vez de uma exceção.
O erro de aquisição é comum: um comprador compara dois guindastes por capacidade nominal e preço, seleciona a unidade mais barata e descobre, 4 a 5 anos depois, que a classe de serviço especificada era para um perfil operacional mais leve. O guindaste não está quebrado — está simplesmente sendo usado além da sua capacidade. A adaptação ou substituição nesse ponto custa muito mais do que a diferença de preço original.
Antes de emitir qualquer solicitação de cotação (RFQ), documente seus ciclos esperados por hora, horas de operação por dia e vida útil planejada. Apresente essas informações aos fornecedores e solicite que confirmem o mapeamento da classe de serviço. Se eles não conseguirem mapear seu perfil operacional para uma classe FEM específica, isso representa uma falha na diligência prévia.
Fatores ambientais e do local que moldam sua especificação
O vento, a zona sísmica e as condições do solo afetam a estrutura mais do que a carga.
Os terminais costeiros de contêineres estão sujeitos a cargas de vento constantes que, em termos de projeto estrutural, podem exceder o momento gerado pela carga útil do contêiner. Os limites operacionais padrão para guindastes pórticos de contêineres geralmente seguem um padrão: operação normal até cerca de 20 m/s; operação cautelosa em velocidade reduzida na faixa de 20 a 25 m/s; desligamento e ancoragem em caso de tempestade são obrigatórios acima de 28 a 30 m/s. Esses limites são valores de referência — os limites específicos do seu guindaste serão confirmados pelo fabricante com base no projeto estrutural para a zona de vento do seu local.
Para terminais em zonas sísmicas, são necessários sistemas adicionais de reforço ou isolamento da base. Isso não é opcional: é uma exigência de conformidade com os códigos locais de construção e equipamentos, e aumenta significativamente o custo estrutural. Inclua isso no orçamento desde o início, em vez de descobrir durante a análise da licença.
A capacidade de suporte do solo é crucial para a implantação de RTGs. Os guindastes RTG concentram cargas pontuais muito elevadas em seus pés de apoio nos cantos e, se a superfície do pátio não foi projetada para isso, a deterioração do pavimento representa um custo recorrente de manutenção que muitas vezes surpreende os operadores de terminais que focaram a análise pré-compra exclusivamente no próprio guindaste.

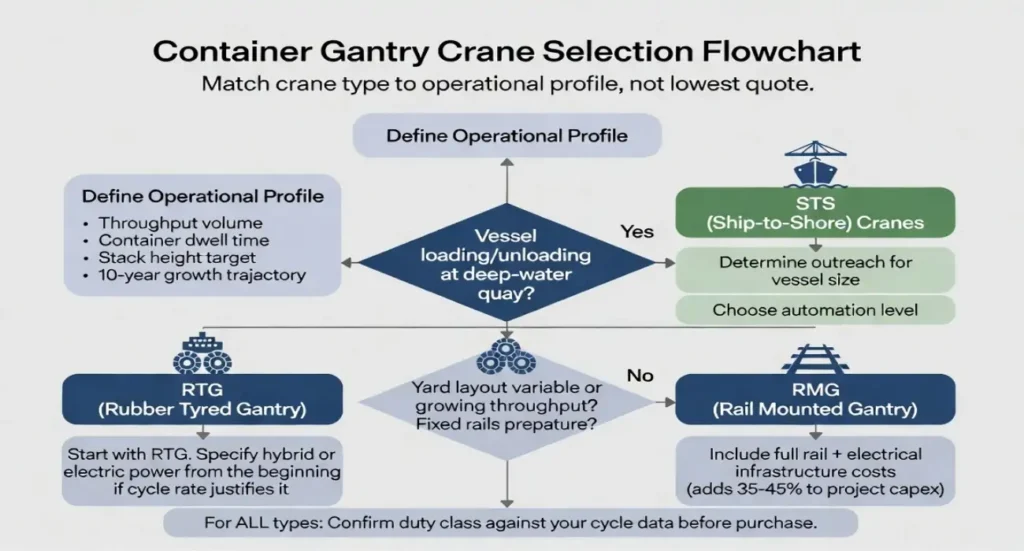

Como escolher: RTG vs. RMG vs. STS
Escolha o tipo de guindaste de acordo com o perfil operacional, e não com base no menor preço.
A melhor abordagem é começar com o seu perfil operacional — volume de produção, tempo de permanência do contêiner, altura de empilhamento desejada, ambição de automação e trajetória de crescimento para os próximos 10 anos — e deixar que isso guie a seleção do tipo de guindaste. A árvore de seleção é simples:
Se você opera embarcações em um cais de águas profundas, precisa de guindastes STS. Não há substituto. A questão então passa a ser o alcance (teto de tamanho das embarcações) e o nível de automação.
Se você gerencia um pátio ferroviário com layout variável ou volume crescente de produção, onde a fixação de uma geometria de trilhos fixa parece prematura, o RTG é o ponto de partida ideal — mas invista em energia híbrida ou elétrica desde o início, se a sua taxa de ciclos justificar. Adaptar os sistemas de energia posteriormente custa mais do que especificá-los corretamente agora.
Se o layout do seu pátio já estiver definido, você estiver planejando alta automação e desejar máxima eficiência de espaço por meio de uma geometria de empilhamento compacta, o RMG é a escolha certa. Considere o custo total da infraestrutura ferroviária e elétrica no modelo de despesas de capital — o preço do equipamento por si só subestima o custo do projeto em 35–45%.
Para os três tipos, confirme a classe de serviço em relação aos seus dados de ciclo antes de assinar qualquer contrato de compra.
Conclusão
Um guindaste pórtico para contêineres é a espinha dorsal mecânica de qualquer terminal de contêineres, mas "qual guindaste" é uma questão menos importante do que "qual especificação se adequa ao seu perfil operacional real". Os três tipos principais — STS para transferência de navios no cais, RTG para operação flexível no pátio e RMG para empilhamento automatizado de alta densidade — têm limites de aplicação bem definidos.
A etapa mais importante antes de qualquer aquisição é calcular os ciclos esperados por turno, mapeá-los para a classe de serviço FEM e exigir que os fornecedores confirmem a correspondência por escrito. Essa simples etapa evita o erro mais comum e mais custoso na aquisição de guindastes para contêineres. Se você estiver na fase inicial de planejamento, contrate um engenheiro de terminais qualificado para modelar suas projeções de movimentação antes de finalizar as especificações dos guindastes.
Artigo relacionado:
Guindaste pórtico para contêineres à venda: RTG vs RMG vs STS — Preços, custos reais e como escolher.
Especialista de Equipamento
Gestor de Negócios de Gruas com vasta experiência em gestão de projetos de elevação pesada e supervisão operacional. Histórico comprovado na promoção do crescimento da receita e na garantia da conformidade com as normas de segurança.
FAQ
Q1: Qual a diferença entre um guindaste pórtico para contêineres RTG e um RMG?
Os guindastes RTG deslocam-se sobre pneus e podem ser reposicionados em diferentes zonas do pátio, sendo ideais para terminais com layouts em constante evolução e níveis moderados de automação. Os guindastes RMG, por sua vez, operam sobre trilhos fixos, oferecendo maior precisão de posicionamento e total compatibilidade com automação — porém, exigem infraestrutura ferroviária e elétrica permanente, o que define a geometria do pátio. Escolha RTG para maior flexibilidade; escolha RMG quando o layout for fixo e a automação for o objetivo.
Q2: Qual a capacidade de elevação necessária para um guindaste pórtico para contêineres?
Os contêineres ISO padrão, com peso bruto máximo, atingem 30,48 toneladas para uma unidade de 20 pés e 32 toneladas para uma unidade de 40 pés. Os guindastes de pátio de contêineres são normalmente especificados na faixa de 35 a 65 toneladas para acomodar a carga útil, além do peso do spreader e do gancho, com uma margem de segurança. No entanto, a capacidade por si só não é suficiente — a classe de serviço (FEM 1.001) deve ser confirmada em relação ao volume de ciclo esperado, caso contrário, o guindaste terá um desempenho inferior à sua vida útil nominal.
P3: O que é classe de serviço e por que ela é importante na aquisição de guindastes?
A classe de serviço (classificada segundo as normas FEM 1.001 e ISO 4301 como grupos A1 a A8) define o espectro de carga cumulativa e o número de ciclos operacionais que um guindaste foi projetado para suportar ao longo de sua vida útil. Um guindaste especificado com uma classe de serviço muito baixa para um terminal de alto volume atingirá os limites de fadiga estrutural antes do previsto, aumentando os custos de manutenção e reduzindo o tempo de atividade. Sempre documente sua taxa de ciclos antes de emitir uma solicitação de cotação (RFQ) e exija que o fornecedor confirme explicitamente o mapeamento da classe de serviço.
Q4: Pode guindastes pórticos para contêineres Ser automatizado?
Sim, e a prontidão para automação varia significativamente de acordo com o tipo de guindaste. Os guindastes RMG são os mais compatíveis com automação e formam o núcleo dos projetos de terminais totalmente não tripulados. Os guindastes RTG podem suportar semiautomação e operação remota, mas exigem sensores e sistemas de orientação adicionais. Os guindastes STS podem ser semiautomatizados para o posicionamento do carro, mas a dinâmica variável da movimentação do navio torna a automação completa tecnicamente desafiadora. Confirme a compatibilidade com automação e a capacidade de integração com o sistema operacional de terminal (TOS) com o fornecedor antes da compra.
Q5: Que preparativos são necessários no local antes da instalação de um guindaste pórtico para contêineres?
Os requisitos variam conforme o tipo de guindaste. Guindastes RMG exigem a instalação de trilhos, fundações de concreto projetadas de acordo com as especificações de carga dos trilhos e fornecimento de energia elétrica por barramento ou festão. Guindastes RTG exigem pavimentação do pátio projetada para suportar suas cargas concentradas nos cantos — o asfalto padrão geralmente é inadequado. Guindastes STS exigem trilhos no cais e fornecimento de energia elétrica de alta tensão em terra. Em zonas sísmicas, aplicam-se requisitos estruturais adicionais, conforme as normas locais. Os custos de preparação do terreno podem representar de 35 a 45 TP3T do custo total do projeto para instalações de guindastes RMG e devem ser incluídos em qualquer comparação de despesas de capital.
