Ao adquirir um guindaste elétrico para uso industrial, uma pergunta surge repetidamente entre os compradores europeus e do mercado de exportação: Devo especificar? um guincho FEM ou um guincho DIN? Essas duas normas dominam o mercado europeu, porém sua lógica de classificação, definições de ciclo de trabalho e cálculos de vida útil diferem de maneiras que afetam diretamente o custo do equipamento, a confiabilidade e os intervalos de manutenção.

Este guia esclarece dúvidas. Seja para avaliar uma configuração de FEM de um guincho de cabo de aço para uma nova linha de produção ou para comparar opções padrão de FEM de guinchos de corrente com alternativas com classificação DIN, as seções abaixo fornecem uma comparação estruturada e baseada em dados — desde as origens históricas até uma estrutura prática de seleção que você pode usar hoje.

Resumindo: O método dos elementos finitos (FEM) é mais adequado para aplicações em que o ciclo de trabalho e a vida útil teórica são os principais critérios de projeto. O método DIN é mais direto para compradores que precisam de definições padronizadas de classes de carga e preferem um sistema de classificação diretamente vinculado aos ciclos de comutação. Nenhum dos dois é universalmente superior — a escolha certa depende do seu perfil operacional específico.

O que são as normas FEM e DIN?

As normas FEM e DIN são as duas principais estruturas regulamentares que regem o projeto, a classificação e a segurança de guindastes na Europa. Ambas são amplamente aceitas por fabricantes e usuários finais de guindastes, mas abordam o problema da classificação sob perspectivas diferentes.

FEM padrões para Fédération Européenne de la Manutention — a Federação Europeia de Manuseio de Materiais. A norma FEM para guindastes (especificamente a FEM 9.511 e o documento mais abrangente FEM 1.001 para estruturas de guindastes) define classes de serviço de guindastes com base em uma combinação do espectro de carga e do número total de horas de operação. Isso torna a classificação FEM particularmente útil para aplicações de processo intensivo onde os dados de tempo de execução estão disponíveis.

DIN refere-se a Instituto Alemão para Normung, O Instituto Alemão de Normalização (DIN) classificou os equipamentos com base na frequência de comutação (partidas por hora) e na capacidade de carga, conforme definido pela norma DIN 15020 (para talhas de cabo de aço) e as normas DIN relacionadas para talhas de corrente. Essa classificação está profundamente enraizada no setor industrial alemão e continua sendo amplamente utilizada por empresas de engenharia alemãs e seus parceiros internacionais.

Tanto o guincho padrão FEM quanto o padrão DIN produtos de guincho são fabricadas por grandes marcas europeias, incluindo Nucleão,Demag, Stahl, Verlinde e Yale. Compreender qual norma fundamenta a especificação de um produto é essencial antes de comparar orçamentos ou alegações de desempenho.

História e origem do FEM e do DIN

Histórico do guincho FEM

A FEM foi fundada em 1953 em Bruxelas como um organismo pan-europeu de comércio e normas para a indústria de movimentação de materiais. Seus comitês técnicos começaram a emitir diretrizes de classificação de talhas e guindastes na década de 1960, sendo o documento FEM 9.511 a referência do setor para talhas elétricas. A estrutura da FEM foi posteriormente harmonizada com a ISO 4301, a norma internacional para classificação de guindastes, tornando-a altamente compatível com as especificações globais de aquisição.

O sistema de classificação FEM foi amplamente adotado na França, Itália e países do Benelux, bem como nos mercados de exportação do Oriente Médio e da Ásia, onde os fabricantes europeus de equipamentos originais (OEMs) eram dominantes. Atualmente, a classificação de guindastes por FEM continua sendo um requisito comum em editais de licitação internacionais.

Origem do padrão DIN

O envolvimento da DIN nas normas para guinchos remonta à reconstrução industrial alemã do pós-guerra, na década de 1950. A norma DIN 15020, que abrange guinchos de cabo de aço e seus componentes, tornou-se obrigatória para equipamentos utilizados em instalações industriais alemãs e, posteriormente, foi referenciada em aplicações de construção e movimentação portuária em toda a Europa Central. A força da norma DIN reside em sua clareza prescritiva — ela fornece às equipes de compras limites de desempenho específicos e testáveis, em vez de um modelo de ciclo de vida calculado.

A relação entre FEM e DIN evoluiu ao longo de décadas. Com o surgimento das normas harmonizadas EN (Norma Europeia) — particularmente a EN 14492-2 para talhas motorizadas — tanto a FEM quanto a DIN foram parcialmente substituídas em novas certificações de produtos. No entanto, equipamentos antigos e muitos contratos vigentes ainda fazem referência direta a FEM e DIN, portanto, compreender ambas continua sendo fundamental para a operação.

Classificação de guinchos: FEM vs DIN Guincho padrão

Sistema de Classificação FEM

A classificação por elementos finitos (FEM) para guindastes utiliza dois parâmetros: grupo de mecanismos e fator de espectro de carga. O grupo de mecanismos (M1 a M8, ou na notação mais antiga 1Am a 4m) reflete o total de horas teóricas de operação ao longo da vida útil projetada do guincho. O fator de espectro de carga (L1 a L4) leva em consideração a frequência com que o guincho opera em sua capacidade nominal ou próximo a ela.

Classes de elementos finitos comuns encontradas em processos de aquisição:

Fonte: Documento de classificação de guindastes FEM 9.511; referência cruzada EN 13001-1:2015

Sistema de classificação DIN

A norma DIN classifica os guinchos principalmente por grupo operacional (Betriebsgruppe), designado como B1 a B6 sob a antiga estrutura DIN 15020, ou por valores ED (Einschaltdauer — fator de ciclo) como DIN ED1, ED2, ED3 e ED4. O valor ED expressa a porcentagem de tempo em que o motor do guincho está energizado em relação ao tempo total do ciclo.

Fonte: DIN 15020-1 (talhas de cabo de aço); dados técnicos do fabricante da Demag e Stahl (2022–2024)

Qual a relação entre as classificações FEM e DIN?

Uma equivalência aproximada frequentemente citada na prática da indústria (embora não seja formalmente padronizada):

Nota: Estas equivalências são aproximadas. Consulte sempre o fabricante do guincho para obter informações específicas sobre o seu perfil de operação.

A principal diferença na comparação entre classes de guinchos é que o método dos elementos finitos (FEM) considera o histórico de carga ao longo do tempo, enquanto a norma DIN se concentra na frequência de comutação por hora. Para aplicações com padrões de carga variáveis, o FEM oferece uma solução mais precisa. Para aplicações com ciclos previsíveis e repetitivos, a norma DIN costuma ser mais simples de especificar e verificar.

Diferenças entre capacidade de carga e ciclo de trabalho

Ciclo de trabalho do guincho explicado

O conceito de ciclo de trabalho é fundamental na comparação entre as normas FEM e DIN. Em termos simples, o ciclo de trabalho descreve a intensidade de uso de um guindaste — não apenas o peso das cargas, mas também a frequência de operação e a fração da capacidade nominal utilizada.

classe de serviço FEM O cálculo integra tanto o espectro de carga (a distribuição estatística das cargas reais em relação à capacidade nominal) quanto o total de horas de operação ao longo da vida útil. Isso produz uma imagem mais precisa do estresse cumulativo nos componentes mecânicos, particularmente na caixa de engrenagens, no tambor e no cabo/corrente.

Valores ED da DIN São mais simples e centradas no motor. As normas DIN ED1 a ED4 definem a porcentagem de tempo de funcionamento por ciclo, informando diretamente a capacidade térmica do motor. Um guincho com classificação DIN ED2 a 25% significa que o motor pode suportar 25% de tempo de funcionamento antes de precisar de um período de resfriamento.

Implicações práticas para a seleção da capacidade de carga

Ao selecionar a capacidade de carga do guindaste de acordo com cada norma, as equipes de compras devem observar:

• Segundo a metodologia de elementos finitos (MEF), um guindaste com capacidade nominal inferior, mas com mecanismo de maior complexidade (por exemplo, um guindaste de 2 toneladas com mecanismo de 3 metros) pode ser mais adequado do que uma unidade de 3,2 toneladas com mecanismo de 1 metro, caso a frequência real de elevação seja alta, mas as cargas sejam moderadas.
• De acordo com a norma DIN, a classificação ED afeta diretamente o dimensionamento do motor. Subestimar a classe ED leva ao superaquecimento e à falha prematura do motor — uma das falhas mais comuns em guindastes quando a classificação DIN é aplicada incorretamente.

Fonte: Compilado a partir das normas de classificação FEM 9.511, DIN 15020-1 e ISO 4301:1990.

Vida útil e manutenção

Vida útil do guincho segundo o FEM

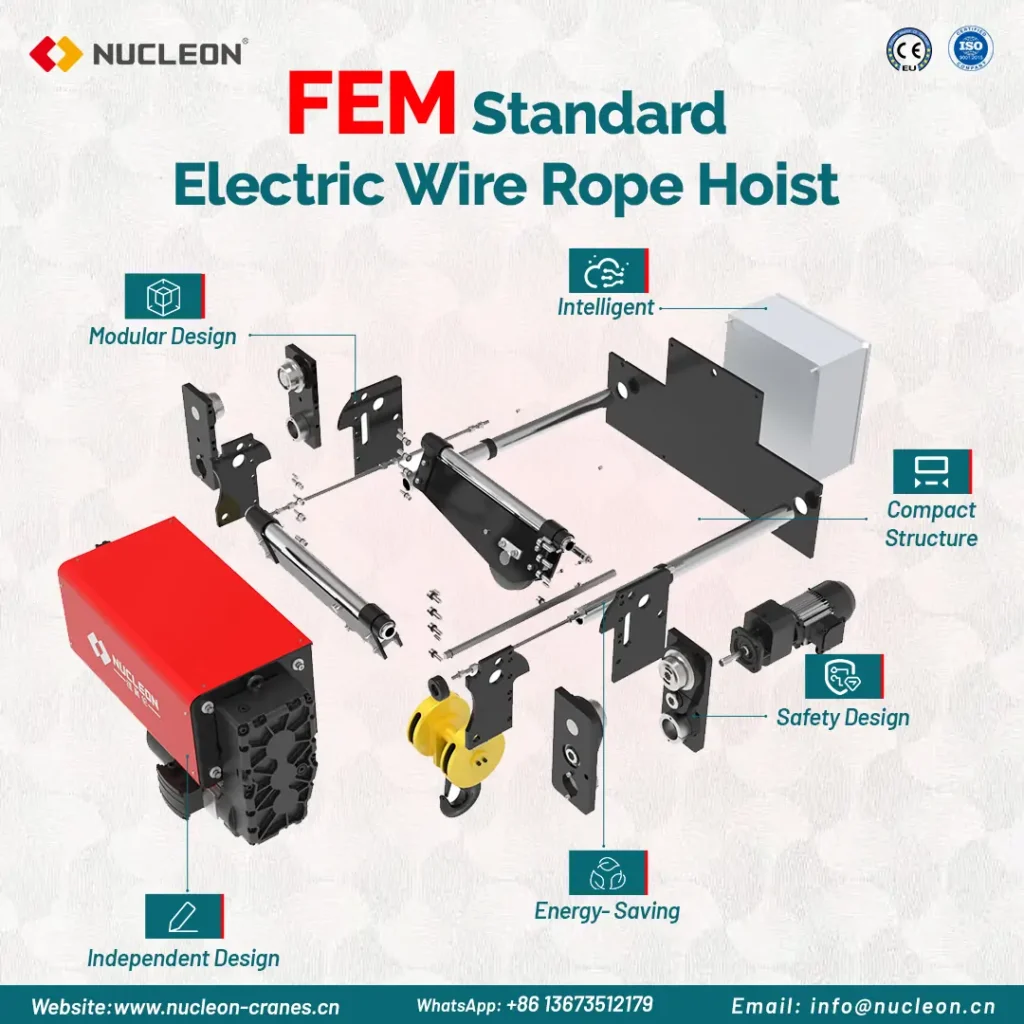

A vida útil do FEM é um valor projetado e calculado. Ao especificar um guincho elétrico FEM com o grupo de mecanismo M5, o fabricante projeta todos os componentes de suporte de carga — engrenagens, rolamentos, tambor de cabo e polias — para atingir uma vida útil teórica expressa em horas totais de operação (por exemplo, 3.200 horas para M5 em muitas configurações).

Essa vida calculada constitui a base para intervalos de manutenção planejados. Os guindastes com classificação FEM geralmente vêm com cronogramas de manutenção fornecidos pelo fabricante, vinculados às horas de operação, o que facilita a criação de um modelo de custo do ciclo de vida. Os principais fabricantes europeus, incluindo Demag e Stahl, publicam matrizes de manutenção baseadas em FEM que as equipes de compras e instalações podem usar diretamente.

Vida útil do guincho de acordo com a norma DIN

A vida útil de guindastes com classificação DIN é definida menos explicitamente em termos de horas totais de operação e mais em termos de ciclos periódicos de inspeção e revisão, vinculados à classe ED e aos anos de serviço. As normas industriais alemãs (BGV D8 / DGUV Vorschrift 52, atualizada em 2018) estabelecem intervalos de inspeção para guindastes com classificação DIN com base no grupo operacional.

Diferenças de manutenção Entre FEM e DIN na prática:

Fonte: FEM 9.755:2001; DGUV Vorschrift 52 (edição de 2018); Documentação técnica Stahl CraneSystems (2023)

Para aplicações de alta utilização, o modelo de vida útil baseado em horas da FEM geralmente permite projeções mais precisas do custo total de propriedade (TCO). Para aplicações de menor intensidade, onde o tempo decorrido é o principal fator de envelhecimento, o modelo de intervalo de inspeção da DIN costuma ser suficiente.

Qual padrão você deve escolher?

Talha padrão FEM vs DIN: Estrutura de decisão

A escolha entre as especificações de guindastes FEM e DIN depende, em última análise, do seu perfil operacional, do contexto de compras regional e da sua capacidade de gestão de manutenção. A estrutura a seguir abrange os cenários mais comuns.

Escolha o guincho padrão FEM quando:

• Sua aplicação envolve cargas variáveis — o guincho raramente opera em sua capacidade nominal máxima.
• Você precisa construir um modelo de custo do ciclo de vida baseado em horas de operação.
• A especificação do seu projeto ou o documento de licitação faz referência à norma ISO 4301 ou à norma europeia EN 14492-2 (alinhada com o método dos elementos finitos).
• Você está fazendo compras para mercados de exportação no Oriente Médio, Sudeste Asiático ou América Latina, onde o FEM é mais comumente referenciado do que o DIN.

Escolha um guincho padrão DIN quando:

• Sua aplicação é caracterizada por ciclos de elevação altamente repetitivos e previsíveis (linhas de montagem, prensas de estampagem, produção automotiva).
• Sua equipe de manutenção ou prestador de serviços está mais familiarizado com os protocolos de inspeção DIN e as normas DGUV.
• A especificação de engenharia tem origem em um fabricante de equipamento original (OEM) alemão ou em uma instalação que segue os padrões alemães.
• O desempenho térmico do motor, com um fator de ciclo de trabalho definido, é uma preocupação primordial no projeto.

Guia de Seleção de Guindastes Padrão: Referência Rápida

Casos de aplicação no mundo real

Caso 1 — Montagem Automotiva (DIN Aplicado): Um fornecedor de autopeças de nível 1 em Baden-Württemberg utiliza talhas de corrente com classificação DIN ED3 (240 partidas/hora) para a transferência de blocos de motor em uma linha de montagem de alta velocidade. O ciclo repetitivo e previsível facilitou a especificação e verificação da classificação DIN durante os testes de aceitação. A manutenção é gerenciada de acordo com o protocolo de inspeção anual DGUV Vorschrift 52. (Referência: Representativo das especificações comuns de elevadores para montagem automotiva na Alemanha; verifique com a documentação do seu fabricante original)

Caso 2 — Manuseio Portuário (FEM Aplicado): Um terminal de contêineres no Porto de Antuérpia especificou talhas de cabo de aço com classificação FEM 4m (M7) para mecanismos de guindastes com garra. O perfil de carga variável — os guindastes frequentemente manuseiam cargas que variam de 30% a 100% de capacidade nominal — tornou a classificação baseada no espectro de carga da FEM uma ferramenta de projeto mais precisa do que uma classificação DIN ED fixa. (Referência: Representação da aplicação de guindastes FEM em operações portuárias europeias; classificação FEM conforme FEM 9.511)

Perguntas Frequentes

P1: O padrão FEM ou DIN para guinchos é mais amplamente aceito internacionalmente?

As especificações padrão de guindastes da FEM são geralmente mais amplamente aceitas em licitações internacionais, principalmente no Oriente Médio, Norte da África e mercados da Ásia-Pacífico. Isso ocorre em parte porque a abordagem de classificação da FEM está alinhada com a ISO 4301, que é a estrutura internacionalmente reconhecida para classificação de guindastes e talhas. A norma DIN continua dominante na Alemanha e em países com fortes laços industriais com o país (Áustria, Suíça, partes da Europa Oriental). Se o seu projeto envolver compras internacionais ou empreiteiras EPC internacionais, especificar a equivalência entre FEM e ISO 4301 reduz a ambiguidade.

Q2: Um guincho com classificação FEM pode atender aos requisitos DIN e vice-versa?

Em muitos casos, sim — mas não automaticamente. Um guincho classificado como FEM 3m (M5) pode atender às expectativas de desempenho da norma DIN ED3, mas a equivalência formal deve ser confirmada pelo fabricante com documentação comprobatória. Alguns fabricantes europeus de guinchos (Demag, Stahl, R&M) produzem linhas de produtos com dupla classificação, tanto FEM quanto DIN, por esse motivo. Ao especificar um guincho para um projeto que faça referência a ambas as normas, solicite uma declaração de conformidade que aborde explicitamente os dois sistemas de classificação.

P3: Como posso verificar a classificação FEM ou DIN de um guindaste durante o processo de aquisição?

Solicite ao fabricante ou fornecedor os seguintes documentos: (1) a ficha técnica indicando o grupo de mecanismos (FEM) ou o grupo de operação/classe ED (DIN); (2) o cálculo de projeto ou o certificado de classificação; e (3) os registros de testes ou a documentação do teste de aceitação em fábrica (TAF). Para talhas com marcação CE vendidas na UE, a Declaração de Conformidade deve fazer referência às diretivas aplicáveis (Diretiva de Máquinas 2006/42/CE) e às normas harmonizadas (EN 14492-2). Os documentos de classificação devem corresponder aos dados da placa de identificação da talha.

Q4: A escolha entre o padrão FEM ou DIN para o guincho afeta a disponibilidade de peças de reposição?

Indiretamente, sim. Talhas projetadas e construídas segundo as normas DIN frequentemente utilizam componentes — tambores de cabo, caixas de engrenagens, ganchos — que estão em conformidade com as normas dimensionais DIN, tornando a intercambialidade com outros componentes de especificação DIN mais previsível. Talhas projetadas por FEM podem utilizar componentes otimizados para uma vida útil específica de um grupo de mecanismos, o que pode resultar em mais peças específicas do fabricante. Antes de finalizar a seleção de uma talha, confirme a disponibilidade de peças de reposição e os prazos de entrega de componentes críticos (cabo/corrente, pastilhas de freio, interruptores de limite) com seu fornecedor de serviços local.

Q5: Qual é a relação entre FEM, DIN e EN 14492-2?

A norma EN 14492-2 é a norma europeia harmonizada atual para talhas elétricas, e a marcação CE das talhas vendidas na UE agora faz referência a esta norma em vez de usar diretamente as normas FEM ou DIN. No entanto, a EN 14492-2 incorpora conceitos de classificação que são consistentes com as normas FEM 9.511 e ISO 4301. Na prática, os fabricantes usam internamente a classificação FEM ou DIN para projetar os produtos e, em seguida, certificam-os de acordo com a EN 14492-2 para obter a marcação CE. Ao analisar as especificações de uma talha, a classe FEM/DIN informa sobre a capacidade de serviço e a vida útil projetada; a marcação CE da EN 14492-2 informa sobre a conformidade com os requisitos de segurança para o mercado da UE. Ambas as informações são necessárias para uma avaliação completa da aquisição.
