Суммируя: Нуклон Мы разработали и изготовили 20-тонные козловые краны с ферменной конструкцией для завода по производству сборных железобетонных балок в Чили. Стальные конструкции были изготовлены и окрашены на нашем заводе, доставлены грузовиками по секциям и собраны на месте на рельсах. Теперь несколько кранов с разными пролетами работают бок о бок, что позволяет одновременно использовать отдельные производственные и складские помещения. Ферменная конструкция обеспечивает низкий вес конструкции и делает практичными транспортировку на большие расстояния и сборку на месте.
Обзор проекта
| Товар | Подробности |
| Оборудование | Ферменный балочный козловой кран |
| Номинальная грузоподъемность | 20 тонн |
| Количество | Несколько блоков, разные пролеты |
| Место назначения | Чили |
| Приложение | Завод по производству сборных железобетонных балок |
| Структура | Главная балка фермы, опорные стойки, перемещение по рельсам. |
| Доставка | Секции заводского изготовления, доставляются грузовиками на экспорт, собираются на месте. |
Типичные технические характеристики
| Параметр | Типичная конфигурация для этого класса кранов. |
| Номинальная грузоподъемность | 20 т |
| Спам | 20–35 м (зависит от залива) |
| Высота подъема | 6–10 м |
| Подъемник | Электрический канатный подъемник тележка |
| Скорость подъема | Двухскоростной режим, приблизительно 0,8–5 м/мин. |
| Скорость движения тележки | Примерно 20 м/мин |
| Скорость перемещения портала | Примерно 20–30 м/мин |
| Класс службы | A3–A5 (ISO 4301 / FEM) |
| Контроль | Подвесной светильник, беспроводной пульт дистанционного управления или для кабины |
| Блок питания | 380 В, 3-фазный, 50 Гц |
| Рабочая температура | от −20 °C до +40 °C |
| Конструкционная сталь | Q235B / Q355B |
| Обработка поверхности | Дробеструйная обработка, эпоксидная грунтовка, полиуретановое финишное покрытие. |
| Защитные элементы | Ограничитель перегрузки, концевые выключатели, аварийная остановка, система предотвращения столкновений по запросу. |
Предыстория проекта
Площадка для производства сборных железобетонных балок — это место с высокой текучестью кадров. Арматурные каркасы, опалубка и сборные элементы перемещаются между зонами заливки, твердения и хранения много раз в неделю. Площадка открытая, находится на открытом воздухе, не имеет здания, к которому можно было бы подвешивать взлетно-посадочную полосу, и требует параллельной работы нескольких производственных площадок.
По этой причине клиенту было необходимо:
- Козловые краны, а не мостовые краны., поскольку отсутствует конструкция здания, способная выдерживать балки взлетно-посадочной полосы.
- грузоподъемностью 20 тонн в том числе, компоненты, опалубка и такелаж, обрабатываемые на верфи.
- Широкие пролеты покрыть производственные и складские помещения, используя как можно меньше опорных стоек на земле.
- Конструкция, которую можно транспортировать и собирать вдали от завода.
Почему необходима конструкция ферменной балки?
Ферменные балочные конструкции широко используются для наружных козловых кранов, работающих на больших пролетах:
- Меньший вес стали. Решетчатая балка использует меньше стали, чем балка с цельной стенкой того же пролета. Это снижает стоимость материалов и нагрузку, передаваемую на рельсы и фундамент.
- Открытая конструкция для защиты от ветра. Ветер проходит сквозь решетчатую конструкцию, поэтому площадь опоры крана меньше, чем у сплошной коробчатой балки. Это важно для высоких кранов, расположенных на открытых площадках.
- Посекционная доставка. Длинные балки могут изготавливаться из секций, которые помещаются на стандартных прицепах и скрепляются болтами в пункте назначения.
- Упрощенная проверка. С пешеходной дорожки хорошо видны конечности и суставы, что облегчает проведение плановых проверок.
Для мастерских или работ, требующих более гладких герметичных конструкций, лучше подойдет козловой кран с коробчатой балкой. Компания Nucleon поставляет оба типа кранов, и правильный выбор зависит от пролета, класса нагрузки, условий на площадке и бюджета.
Особенности конструкции и дизайна крана
Каждый кран состоит из следующих основных частей:
- Главная балка фермы. Решетчатая конструкция из стальных поясов и диагональных элементов, окрашенных в красный цвет для лучшей видимости и защиты от коррозии.
- Опора для ног с поперечными распорками. Опорные стойки поддерживают балку и обеспечивают устойчивость крана во время перемещения и подъема грузов.
- Конечные кареты и подъездные пути. Они перемещаются по рельсам и приводят кран в движение по территории склада.
- Электрическая подъемная тележка. Он перемещается вдоль балки и поднимает груз.
- Электрическая система. Панель управления, кабельная система, концевые выключатели и защитные устройства.
- Доступ. Лестницы и пешеходные дорожки для технического обслуживания и осмотра.
Поскольку депо находится на открытом воздухе, в стандартные проектные решения для такого типа установок входят защитные кожухи для рельсов, анкерные устройства и защита электрооборудования от дождя.
Производство и контроль качества
Секции ферменной балки, опоры и концевые тележки были изготовлены на заводе Nucleon. Типичные этапы контроля качества для этого класса кранов включают:
- Контроль качества поступающих стальных листов и профилей.
- Резка, сварка и проверка размеров поясов и диагоналей балок.
- Дробеструйная обработка с последующей покраской грунтовкой и финишным покрытием.
- Предварительная сборка ключевых соединений для проверки выравнивания отверстий и их соответствия.
- Пробный запуск подъемного, тележечного и транспортного механизмов перед демонтажем.
Предварительная сборка на заводе снижает риск несоответствия соединений на строительной площадке, где исправление ошибок занимает много времени и обходится дорого.

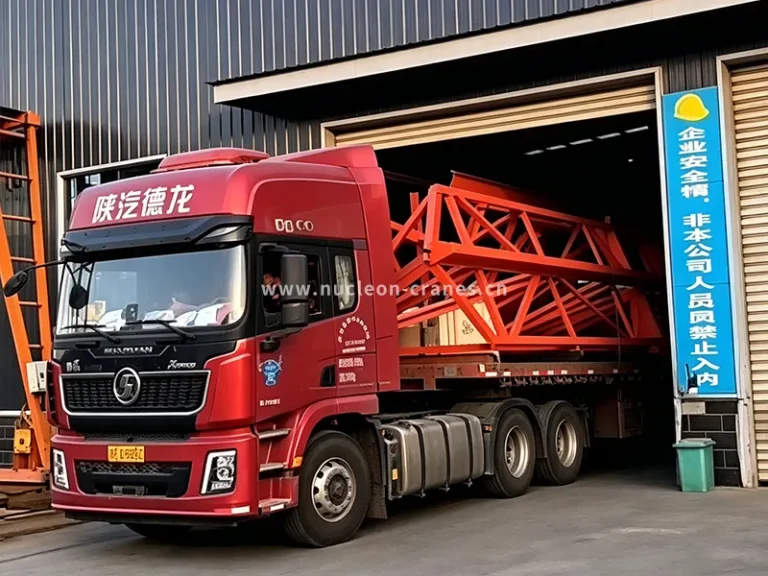

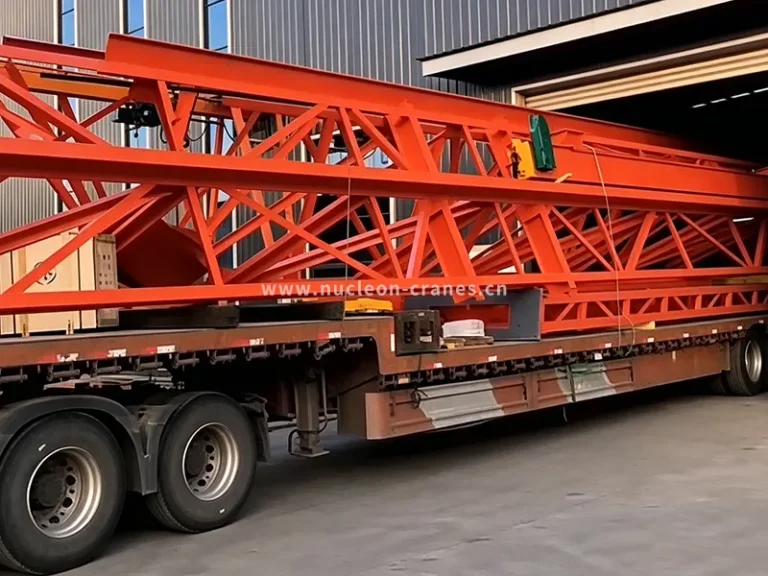

Экспортная упаковка и погрузка
Секции ферменной балки загружали на платформенные прицепы для транспортировки в порт. Каждую секцию устанавливали на платформу прицепа и закрепляли на время перевозки. Тележку, электрические детали и мелкие компоненты упаковывали отдельно в ящики.
Разделение каждого крана на секции позволяет перевозить грузы в пределах допустимых норм автомобильного транспорта и снижает риски при погрузке и разгрузке по прибытии. Нумерация секций и их соответствие сборочным чертежам также помогают бригаде на объекте правильно собрать каждый кран.

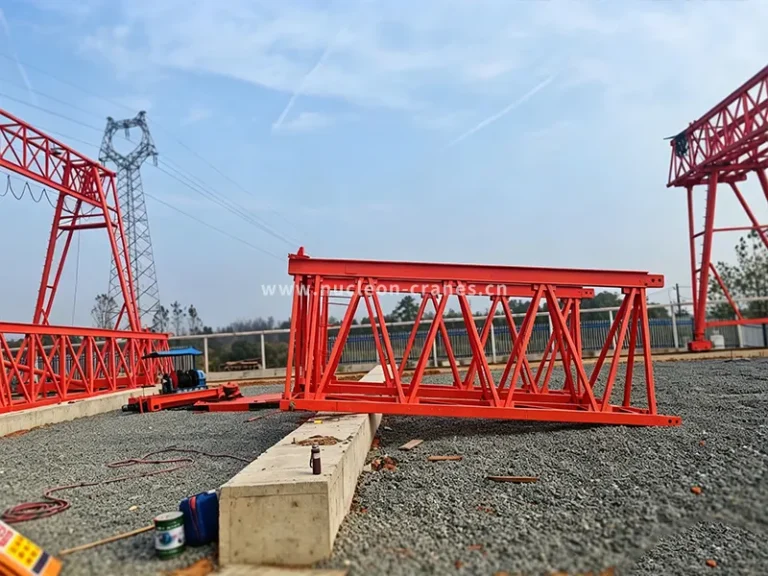

Сборка на месте в Чили
На месте укладывались рельсы на подготовленные фундаменты, а ферменные балки собирались на уровне земли рядом с рельсовой линией, после чего устанавливались на опорные стойки. Типичная последовательность сборки выглядит следующим образом:
- Проверьте выравнивание рельсов, ширину колеи и уровень основания.
- Установите опоры и концевые каретки на рельсы.
- Соберите секции балки на уровне земли и закрепите соединения болтами.
- Поднимите балку на опоры и закрепите её.
- Установите подъемную тележку, тросы и электрические компоненты.
- Перед передачей товара проверьте каждое движение сначала без нагрузки, а затем с номинальной нагрузкой.
Сборка балки на уровне земли упрощает проверку выравнивания соединений и затяжки болтов по сравнению с работой на высоте, а также ограничивает потребность в тяжелой подъемной технике на строительной площадке.

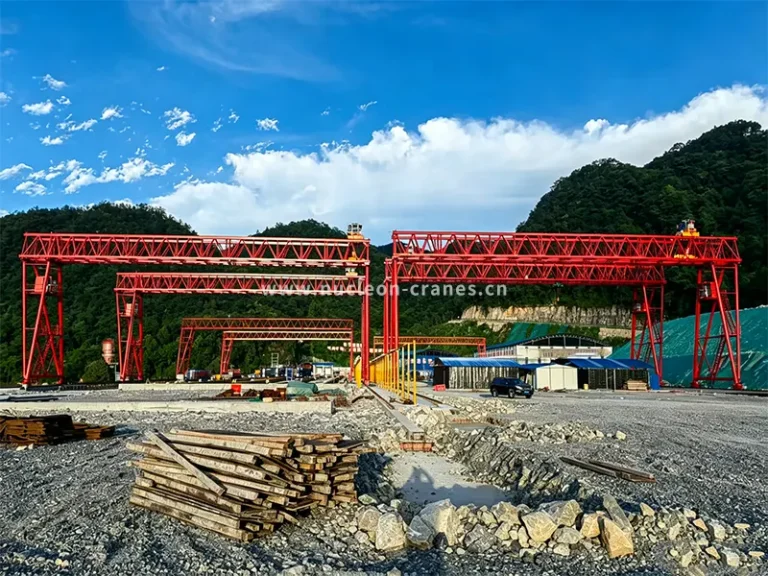

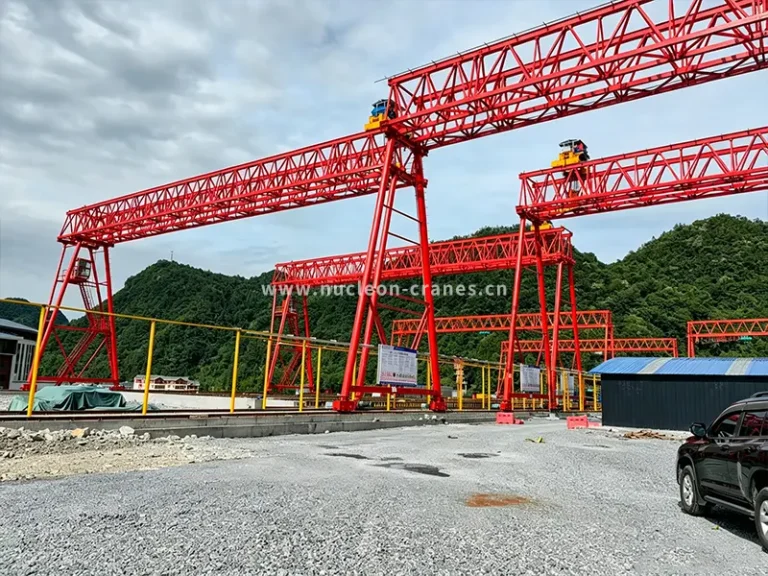

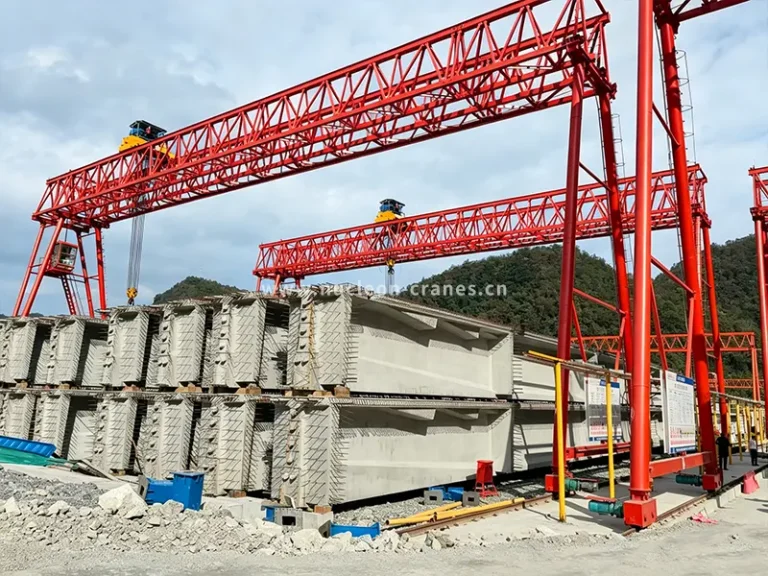

Краны в работе
После ввода в эксплуатацию козловые краны работают на площадке сборных железобетонных конструкций сообща. Краны с разными пролетами охватывают литейные цеха и складскую зону, перемещая бетонные компоненты между ними. Поскольку каждый цех имеет свой собственный кран, простой или техническое обслуживание одного крана не останавливает работу всей площадки.
Чему покупатели могут научиться на примере этого проекта?
- Выберите тип балки в зависимости от условий на площадке. На открытых площадках и при больших пролетах часто предпочтительны ферменные балки.
- Запросите дизайн секционной конструкции. если объект расположен в отдаленном месте или размеры транспортируемого груза ограничены.
- Рассчитывайте размеры крана с учетом общей нагрузки., то есть, это компонент плюс траверса, такелаж и любая подъемная рама, и сравните эту сумму с номинальной грузоподъемностью.
- Соотнесите класс работы с частотой работы крана. Для крана, выполняющего подъем грузов несколько раз в час, требуется другой класс нагрузки, отличный от того, который используется время от времени.
- Заранее спланируйте фундамент и рельсы. Качество рельсов и основания напрямую влияют на плавность хода и износ колес.
Часто задаваемые вопросы
Что такое козловой кран с ферменной балкой?
Это козловой кран, главная балка которого выполнена в виде решетчатой конструкции из стальных элементов, а не из цельного коробчатого профиля. Он легче при своем пролете и широко используется на открытых площадках, заводах по производству сборных железобетонных конструкций и строительных площадках.
Можно ли использовать 20-тонный козловой кран на площадке сборных железобетонных балок?
Да, для компонентов, не превышающих его номинальную грузоподъемность в 20 тонн. Перед выбором крана проверьте вес каждого компонента, включая траверсы и такелаж, и сравните его с номинальной грузоподъемностью.
Какой пролет может иметь 20-тонный ферменный козловой кран?
Типичные пролеты для этого класса кранов составляют от 20 до 35 метров. Фактический пролет определяется планировкой вашей площадки и режимом работы крана.
Как осуществляется доставка козлового крана с ферменной конструкцией за границу?
Обычно доставка осуществляется по частям грузовиками до порта, затем морем, а сборка производится на месте. Точный способ доставки зависит от размеров и количества.
Козловой кран с ферменной или коробчатой балкой: какой из них выбрать?
Это зависит от пролета, нагрузки, условий на площадке и бюджета. Отправьте нам ваши требования, и мы порекомендуем подходящую конструкцию.
Получите ценовое предложение на козловой кран.
Сообщите нам вес вашего груза, пролет, высоту подъема, длину и расположение рельсов, и наши инженеры порекомендуют подходящий козловой кран с ферменной или коробчатой балкой. Для получения ценового предложения свяжитесь с компанией Nucleon.
