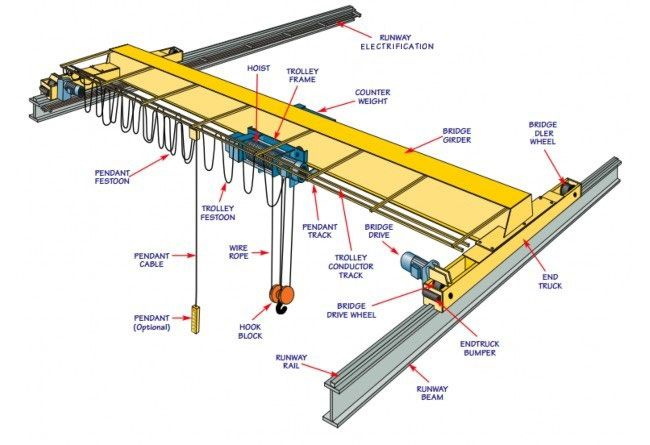

• الميزات الهيكلية: تتكون من عارضة رئيسية (واحدة أو اثنتين) تمتد عبر منطقة العمل، وعوارض طرفية تدعم الطرفين، وعربة رفع متحركة، وآلية رفع، وآلية حركة، ونظام تحكم. يشبه الشكل العام الجسر.
• مبدأ العمل: يتحرك على ثلاثة محاور - الشعاع الرئيسي يتحرك طوليًا على المسار العلوي، وعربة الرفع تتحرك عرضيًا على الشعاع الرئيسي، وآلية الرفع ترفع الحمولة عموديًا، وبالتالي تنقل الأشياء الثقيلة بدقة وثبات من النقطة أ إلى النقطة ب.
• طرق التحكم: يمكن تشغيله عبر مقصورة التحكم، أو جهاز تحكم عن بعد، أو وحدة تحكم محمولة، ويلتزم بمعايير السلامة الدولية (شهادات CE، ISO، EAC، إلخ).

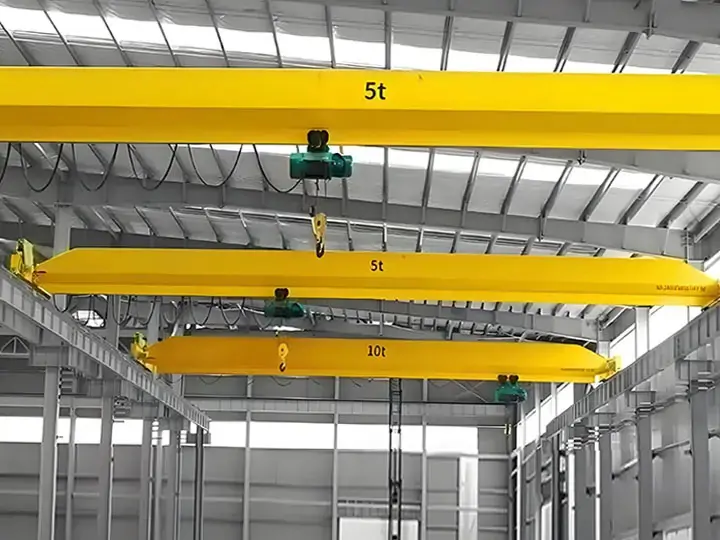

تركيبة البناء

• الهيكل الأساسي عبارة عن شعاع رئيسي واحد.

• يتكون من إطار جسر، وعربتان طرفيتان، ورافعة عربة.

• تمتد الكمرات النهائية على قضبان علوية.

المعلومات التقنية:

• سعة الرفع: 1-32 طن

• الامتداد المطبق: ≤ 22 مترًا

الميزات الرئيسية:

• هيكل مدمج، تكلفة منخفضة، وتشغيل بسيط

• استخدام مواد أقل، وتكاليف تركيب وإنشاء منخفضة

• تشغيل مستقر، استخدام عالي للمساحة

• يتوافق مع المعايير الدولية CE/ISO/EAC

سيناريوهات التطبيق:

• ورش الإنتاج، المستودعات، ورش الإصلاح، مواقع البناء

• رفع ومناولة المواد المتوسطة والخفيفة

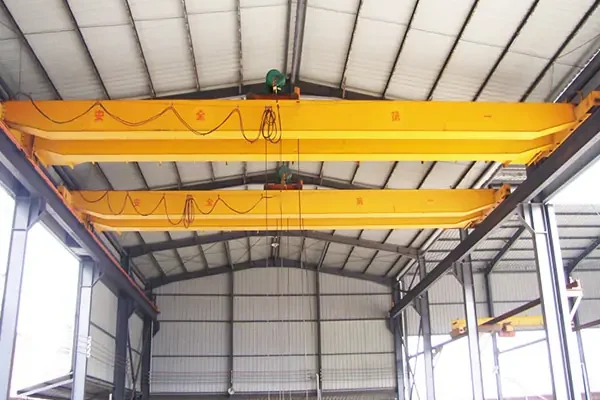

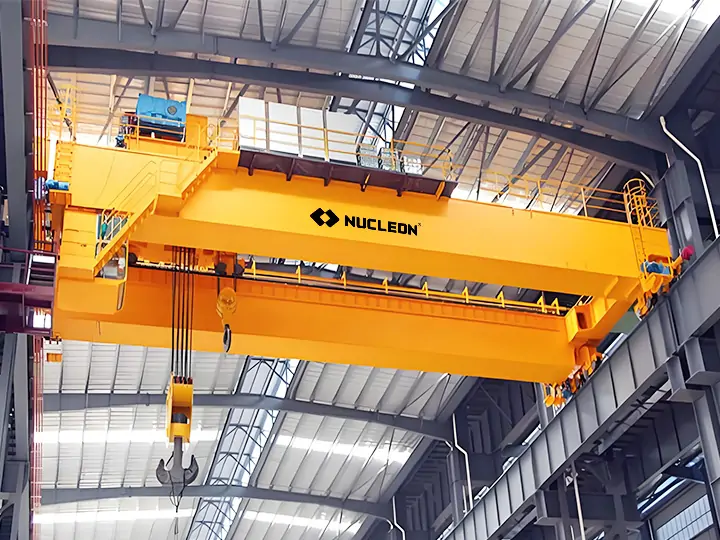

تركيبة البناء

• يستخدم شعاعين فولاذيين رئيسيين متوازيين.

• تتكون من جسرين، وعربتين نهايتين، ومجموعة أو مجموعتين من رافعات النقل.

• تعمل الرافعات على مسارات مثبتة في الجزء العلوي من الجسور.

• يشمل المكونات الرئيسية مثل العوارض الرئيسية، والعوارض الطرفية، والنظام الكهربائي، وآلية الحركة، وآلية الرفع، وأجهزة السلامة.

المعلومات التقنية:

• سعة الرفع: 5-320 طن (تقليدي)، حتى 500 طن

• قدرة رفع أعلى قابلة للتخصيص

الميزات الرئيسية:

• تصميم شعاع مزدوج يوفر استقرارًا قويًا وحركة انحراف منخفضة.

• سعة تحميل قوية، تشغيل سلس، آمن وموثوق.

• تصميم معياري، صيانة مريحة، ووقت توقف أقل.

سيناريوهات التطبيق:

• المصانع الكبيرة والموانئ ومصانع الصلب والمؤسسات الصناعية والتعدينية

• عمليات ثقيلة عالية الدقة، رفع لفائف الصلب، مكونات هياكل السفن، وغيرها من العناصر فائقة الثقل

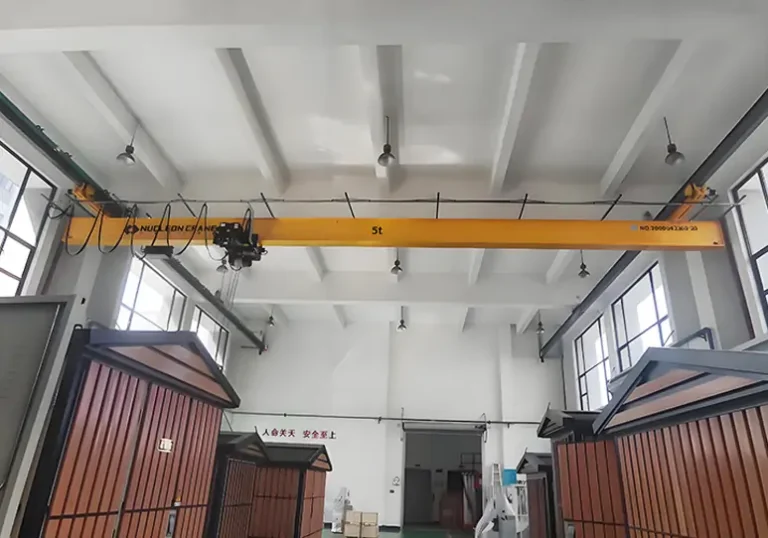

المكونات الهيكلية:

• يتكون من هيكل جسر، وذراع متحرك، وعربة رفع، ونظام تحكم.

• عربات النهاية معلقة مباشرة من كمرات دعم السقف للمبنى.

• يتم تعليق هيكل الجسر من هيكل المبنى عبر قضبان.

• تمتد الكمرات النهائية على الشفة السفلية لكمرات القضبان.

المعلومات التقنية:

• سعة الرفع: 0.5-20 طن (لا تتجاوز 10 طن)

الميزات الرئيسية:

• لا يلزم دعم أرضي، موفر للمساحة، هيكل مدمج

• خفيف الوزن، مرونة عالية، تكلفة منخفضة، سهولة الصيانة

مبدأ العمل:

• يتحرك الكابولي على طول المسار، ويعمل بالاشتراك مع رافعة كهربائية أو ملقط.

• يحقق رفعًا ومناولة دقيقة في ثلاثة أبعاد.

طرق التحكم:

• تشغيل يدوي، تحكم لاسلكي عن بعد، تشغيل المقصورة

ميزات السلامة

• حماية من الحمل الزائد، مفاتيح حدية

سيناريوهات التطبيق:

• مواقع بدون دعم الأعمدة، ورش صغيرة، مصانع إلكترونيات، مستودعات لوجستية

• عمليات تحميل وتفريغ متكررة، متوسطة إلى منخفضة الشدة

معايير التصميم

• يتوافق مع معايير التصميم الأوروبية FEM

• يستخدم تقنية رافعة الجسر المتقدمة

المزايا الأساسية:

• مسافة أقصر من الرافعة الكهربائية إلى الحائط، وسقف منخفض

• أقرب إلى منطقة العمل، ارتفاع رفع أعلى

• تصميم معياري ، هيكل مدمج ، بصمة صغيرة

• أبعاد حد تشغيل صغيرة، سعة تحميل عالية، استهلاك طاقة منخفض

• تحكم دقيق، أجهزة سلامة مدمجة

1. رافعة علوية قياسية FEM أحادية العارضة

• خفيف الوزن، مناسب للأحمال الخفيفة

• يُستخدم مع الرافعات الكهربائية لرفع سريع على نطاق صغير

• التطبيقات: ورش عمل أو مصانع صغيرة

2. رافعة جسر قياسية FEM مزدوجة العارضة

• هيكل قوي، قادر على تحمل الأحمال الثقيلة

• يستخدم مع العربات، مناسب للأغراض الثقيلة والكبيرة

• التطبيقات: مصانع كبيرة أو مراكز لوجستية

خصائص النظام:

• نظام رفع معياري خفيف الوزن

• مكونات موحدة للدمج والتعديل المرن

الميزات الرئيسية:

• سهولة التركيب وإعادة التشكيل

• تشغيل سلس وتصميم متقدم

• يقلل من العمل اليدوي، ويحسن الكفاءة، ويخفض كثافة العمالة

سيناريوهات التطبيق:

• ورش عمل، وخطوط تجميع، ومناطق تخزين داخلية

• الإلكترونيات، والسيارات، والآلات، وغيرها من الصناعات

• عمليات الرفع الخفيف والمتوسط

موضع المعدات:

• أداة رفع صغيرة ومرنة، مصممة خصيصًا لمحطات العمل.

الميزات الهيكلية:

• نظام مسار بسيط، خطاف خفيف الوزن

• سهل التحريك باليد

الميزات الرئيسية:

• سهل التركيب، مناسب للمساحات الضيقة

• رفع دقيق، آمن وسهل الاستخدام، موفر للمساحة

سيناريوهات التطبيق:

• مناولة الأجزاء على خطوط التجميع، ومناولة الأصناف الصغيرة على طاولات العمل

• التعامل المتكرر مع المواد خفيفة الوزن

1. رافعة جسرية علوية

الجهاز الأساسي: قبضة هيدروليكية أو ميكانيكية

سيناريوهات التطبيق: لوجستيات الموانئ، التعدين

المواد التي يتم التعامل معها: الفحم، الخام، الحبوب، ومواد سائبة أخرى

2. رافعة علوية كهرومغناطيسية

مبدأ العمل: الرفع بالمغناطيسات القوية

ميزات السلامة: نظام بطارية احتياطي للطوارئ لمنع السقوط أثناء انقطاع التيار الكهربائي

المواد المطبقة: لفائف الصلب، الخردة المعدنية، وغيرها من المواد المغناطيسية الحديدية

سيناريوهات التطبيق: مصانع الصلب، مصانع إعادة تدوير الخردة المعدنية، شركات معالجة المعادن

3. رافعة جسرية مقاومة للانفجار

تصميم السلامة: غلاف مقاوم للهب، مكونات خالية من الشرر

معايير التنفيذ: متوافق مع GB3836.1 والمعايير الأخرى

سيناريوهات التطبيق: المصانع الكيماوية، صناعة البترول، البيئات القابلة للاشتعال والانفجار

4. رافعة جسرية معزولة

تصميم العزل: هيكل من الألياف الزجاجية عالية القوة، عزل مصنف 220 كيلوفولت

سيناريوهات التطبيق: صناعة الطاقة، المحطات الفرعية، صيانة المعدات عالية الجهد
